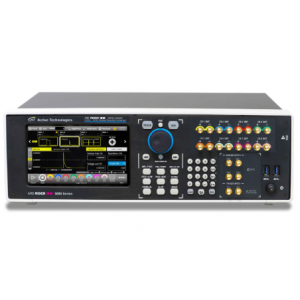

AWG-5000 시리즈 파형발생기

상품가격

전화문의

배송비

주문시 결제

상품 정보

상품 상세설명

ARB Rider AWG-5000 시리즈는 펄스 발생기로 사용할 수있는 세계에서 가장 빠른 16 비트 AFG 및 AWG (2, 4 및 8 채널 모델)입니다.
주요 사양

- AWG-5000 6.16GS / s, 16 비트 수직 해상도
  - 최소 110 ps 엣지
  - 최대 5 Vpp에서 50 옴까지의 최대 동적 범위
  - 채널당 최대 4 Gpts 아날로그 채널과 동기화 된 최대 32 개의 디지털 채널
  - SW 사용자 인터페이스 : AFG 모드 용 Simple Rider 및 AWG 모드 용 Simple True Arb
- 7 ″ 터치 스크린 디스플레이 및 소프트 키보드
 - 2, 4 또는 8 개의 아날로그 채널 + 8 개의 디지털 채널 (옵션)
 - 아날로그 및 디지털 채널 간의 완전한 동기화 기본 가격에 포함 된 고급 시퀀서 및 파형 편집기
 - Simple Rider UI로 손쉽게 파형 및 펄스 생성

모델채널
(Analog)		채널
(Digital)		샘플링메모리분해능주파수 범위최대 출력 전압출력 전압
AWG506228 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz5 Vpp on 50 ohm10 Vpp
AWG5062D28 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz1.5 Vpp on 50 ohm5.5 Vpp
AWG5064416 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz5 Vpp on 50 ohm10 Vpp
AWG5064D416 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz1.5 Vpp on 50 ohm5.5 Vpp
AWG5068832 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz5 Vpp on 50 ohm10 Vpp
AWG5068D832 (옵션)6.16 GSa/s2 or 4 Gpts16 bit2 GHz1.5 Vpp on 50 ohm5.5 Vpp



AWG-5000 펄스 발생기 시리즈는 6.16Gs / s 업데이트 속도, 5Vpp 출력 전압 범위, 110ps 상승/하강 시간 및 최대 4GSamples 메모리 깊이를 제공하므로이 제품은 자동차, 항공 우주 및 국방, Big Physics 및 반도체 테스트 애플리케이션. 장치 당 최대 8 개의 아날로그 채널과 최대 32 개의 디지털 라인 (TTL 또는 LVDS 표준)을 통해 사용자는 혼합 신호 생성 설정을 생성하여 아날로그 및 디지털 자극을 생성 할 수 있습니다.

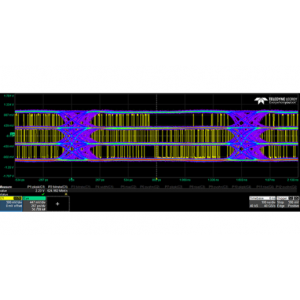

아날로그 성능 저하 없음 : 최대 진폭 5 Vpp에서 110 ps의 빠른 상승 시간 달성 가능 또한 직렬 데이터 패턴 생성기 옵션을 사용하면 1.54 Gbps의 업데이트 속도로 프런트 엔드 SMA 커넥터를 통해 바이너리 정보 스트림을 생성 할 수 있습니다.

  내장 된 PRBS 시퀀스, 변조 기능, 전환 형태 및 강력한 유연성 아날로그 프런트 엔드는 SPG를 가장 까다로운 응용 분야를위한 완벽한 도구로 만듭니다. 전용 섀시 내 동기화 버스를 통해 최대 4 개의 장치 (세계에서 가장 강력한 혼합 신호 발생기를위한 32 개의 아날로그 채널 및 128 개의 디지털 채널)까지 다중 기기 동기화가 가능합니다.




모든 요구 사항을 충족하는 펄스
복잡한 펄스 트레인, 일련의 레이더 펄스, 장애가있는 펄스 RF 신호, 가우스 펄스, 다중 레벨 펄스, IGBT
/ Mosfet 실험용 이중 펄스, 고급 연구용 펄스 및 양자 컴퓨팅을위한 펄스를 생성하든 AWG-5000은 가장
복잡한 테스트와 최첨단 애플리케이션에 이상적인 파트너입니다.


하이라이트

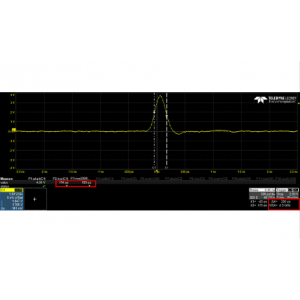

- ± 2.5V 하드웨어 오프셋으로 최대 5Vpp (50Ω)
- 110ps 상승 및 하강 시간
- 최소 펄스 폭 : 230ps
- 쉽게 펄스 전환을 형성


양자 컴퓨팅 및 RF 무선
AWG-5000은 과학 및 기술 실험과 퀀텀, 고 에너지 물리학, 광학 및 RF 무선 통신과 같은 최첨단 과제에
적합한 선택입니다.

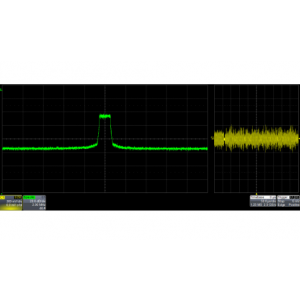

AWG-5000 시리즈 장비는 아날로그 또는 디지털, 이상 또는 왜곡, 표준 또는 맞춤형 신호 등 거의 모든 신호를
생성 할 수 있습니다. 복잡한 RF / IF / IQ 파형을 쉽게 구축하거나 PC에서 직렬 데이터 스트림을 생성하여
AWG로 전송할 수 있습니다.
하이라이트
- Trigger In과 Analog Out 사이의 최소 지연
- 최대 32 개의 아날로그 채널과 128 개의 디지털 채널이 완전히 동기화 됨
- 조건부 / 무조건 부 / 동적 점프 기능이있는 내장 시퀀서, 2 개의 독립 트리거 입력, 최대 4 개의 마커 출력


레이더, LiDAR 설계 및 EW
광대역 레이더 및 전자전 시스템은 실제 상황과 복잡한 환경 시나리오를 복제하기 위해 고 충실도 신호가 필요합니다. 더욱이 오늘날 자동차 솔루션은 다양한 테스트 조건에서 안전을 입증하기 위해 정확하고 신뢰할 수있는 테스트를 생성해야합니다. LiDAR는 이러한 종류의 솔루션을위한 전략적 구성 요소 중 하나입니다.


주요 특징들
- 우수한 스퓨리어스 성능으로 레이더 테스트 신호 생성
- 최대 16384 개의 시퀀서 항목과 고급 시퀀서 조건부 / 무조건 점프를 사용하여
  Electronic Warfare 복잡한 시나리오를 만듭니다.
- 항공 우주 및 방위, 자동차 및 모바일 장치 솔루션을위한 LiDAR 신호 테스트 구축
- Waveform Editor 소프트웨어를 사용하여 테스트 파형을 생성하거나 MatLab, Labview,
  .NET 언어 등과 같은 타사 응용 프로그램을 사용하여 가져옵니다.
  파형 편집기 : 강력하고 쉬운 파형 편집기를 사용하면 레이더 펄스, 물리적 연구 펄스,
  실제 신호 및 복잡한 환경 신호에 대해 가장 복잡한 모양을 쉽게 만들 수 있습니다.
  표준 소프트웨어 패키지에 포함되어 있습니다. 주요 특징들 -가장 복잡한 아날로그 및
  디지털 신호를 쉽게 생성
- PC에서 원격으로 파형 생성
- True-Arb 소프트웨어와 완전 통합


다중 기기 동기화
최대 4 개의 장치를 동기화하여 32 개의 아날로그 채널과 128 개의 디지털 채널로 구성된 시스템을 구축하고 True-Arb 소프트웨어와 완전히 동기화 및 통합 할 수 있습니다.


주요 특징
- 최대 4 개의 장치 동기화 : 아날로그 채널 32 개 및 디지털 채널 128 개
- 채널당 저렴한 가격
- True-Arb 소프트웨어를 통한 간편한 Multi-Instrument 제어
