모델 개요

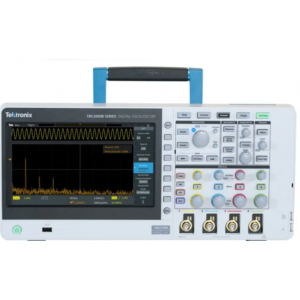

9인치 WVGA 디스플레이, 5백만 포인트의 레코드 길이 및 2GS/s의 샘플링 속도를 갖춘 TBS2000B 시리즈 오실로스코프는 훨씬 더 많은 신호를 캡처하고 표시하여 디자인을 더욱 신속하게 디버그하고 검증할 수 있도록 해 줍니다. 새로운 파형상의 커서 판독값과 32가지 자동 측정 기능을 통해 신호를 쉽고 확실하게 분석하며, 각각 정보 제공용 팁을 제공합니다. TekVPI® 프로브 인터페이스는 기존의 패시브 BNC 프로브를 지원할 뿐만 아니라, 최신 액티브 전압/전류 프로브를 갖춰 광범위한 응용 분야에서 사용할 수 있습니다.

주요 성능 사양

• 2/4 아날로그 채널 모델
• 최고 2GS/s 샘플링 속도의 200MHz, 100MHz, 70MHz 대역폭 모델
• 모든 채널에서 5M의 레코드 길이
• 5년간 보증

주요 기능

• 수평 개수선이 15개 있는 9인치 WVGA 컬러 디스플레이에서 50%가 넘는 신호 표시
• TekVPI 프로브 인터페이스에서 자동 스케일 및 단위 기능을 사용하여 활성, 차동, 전류 프로브 지원
• 새로운 프런트 엔드 디자인을 통해 측정의 정확도를 더욱 높일 수 있음
• 빠르게 파형을 분석하기 위한 32가지 자동 측정 및 FFT 기능
• 획득된 파형에서 발생하는 이벤트를 쉽게 식별하기 위한 검색 및 표시 기능
•
•
•
•
•
•
• <li box-sizing:=" color:=" "="">내장된 스코프 소개 핸드북에서 작동 지침과 오실로스코프의 기본 정보 제공
• 장비 사용자 인터페이스 및 전면 패널 오버레이가 10개 국어로 번역되어 있음

연결성

• 전면 패널의 USB 2.0 호스트 포트로 쉽고 빠르게 데이터 저장
• 후면 패널의 USB 2.0 장치 포트로 PC에 손쉽게 연결
• 10/100BASE-T 이더넷 포트로 LAN상에서 원격 제어
• Wi-Fi 인터페이스로 무선 통신 기능 지원 서비스 제공 1

1Wi-Fi 어댑터는 일부 국가의 텍트로닉스 대리점에서 액세서리, 모델 TEK-USB-WIFI로 구입할 수 있습니다. 자세한 내용은 주문 정보를 참조하십시오.

교육

• 코스웨어 기능을 통해 디스플레이에 실습 지침 제공
• 교육에 사용할 수 있도록 TekSmartLab 실험실 관리 소프트웨어와 완벽히 호환
• 자동 설정, 커서 및 자동 측정 기능을 비활성화하여 교육자가 학생에게 기본 개념을 가르치는 데 도움을 줄 수 있음

더욱 수월하게 작업할 수 있도록 설계됨

TBS2000B 시리즈는 손쉽게 작동하고 빠르게 실습 교육을 진행할 수 있도록 설계되었습니다. 전용 컨트롤을 사용하면 중요한 설정에 빠르게 액세스하여 신호 평가 시간을 단축할 수 있습니다. TBS2000B로 수직 구간 10개와 수평 구간 15개를 확보하여 더 많은 신호를 볼 수 있습니다. 또한 대형 디스플레이는 측정 결과와 메뉴 정보를 확인하기에 더 넓은 공간을 제공합니다.

줌 기능을 사용하면 레코드를 빠르게 팬할 수 있으며, 줌 인하여 신호 세부 사항을 파악할 수 있습니다. 새로운 화면 커서는 화면에 커서 측정값을 오버레이하여 직관적으로 판독 및 이해할 수 있도록 해 줍니다.
