모델 개요

1대역폭은 2mV/div에서 20MHz입니다.

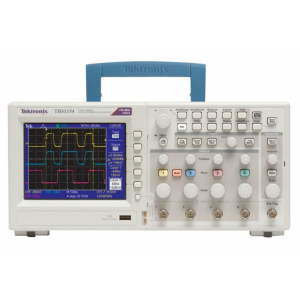

TBS1000 디지털 스토리지 오실로스코프 시리즈는 컴팩트한 디자인에 경제적인 성능을 제공합니다. TBS1000 시리즈 오실로스코프는 USB 연결 기능, 16개의 자동 측정, 한계 테스트, 데이터 로깅, 상황에 맞는 도움말 등의 표준 기능이 내장되어 있어 더 짧은 시간에 더 많은 작업을 수행할 수 있습니다.

주요 성능 사양

• 150MHz, 100MHz, 60MHz 대역폭 모델
• 4채널 모델
• 모든 채널에서 1GS/s의 샘플링 속도
• 모든 채널에서 2.5k 포인트의 레코드 길이
• 펄스 폭 트리거와 라인을 선택할 수 있는 비디오 트리거를 포함한 고급 트리거

주요 특징

• 간단한 파형 분석을 위한 16개의 자동 측정 및 FFT 분석
• 내장 파형 한계 테스트
• 확장된 자동 데이터 로깅 기능
• 자동 설정 및 신호 범위 자동 지정
• 내장 상황에 맞는 도움말
• 프로브 검사 마법사
• 다국어 사용자 인터페이스
• 144mm(5.7인치)의 능동형 TFT 컬러 디스플레이
• 높이 124mm(4.9인치) 및 무게 2kg(4.4파운드)로 점유 면적이 작고 가벼움

연결 기능

• 쉽고 빠르게 데이터를 저장할 수 있는 전면 패널의 USB 2.0 호스트 포트
• 후면 패널에 USB 2.0 장치 포트가 있어서 PC 연결이 더욱 쉽고, PictBridge® 호환 프린터로 바로 인쇄하기 편리함
• 벤치를 연결할 수 있는 Tektronix OpenChoice® 소프트웨어가 포함되어 있음

정확한 측정을 보장하는 정밀한 디지털 성능

최대 150MHz 대역폭과 최대 1GS/s의 샘플링 속도를 통해 가격에 비해 다른 어떤 디지털 스토리지 오실로스코프보다 뛰어난 대역폭 및 샘플링 속도를 제공합니다. 텍트로닉스의 독점적인 샘플링 기술은 모든 채널에서 일정한 샘플링 속도로 실시간 샘플링을 제공하므로 항상 신호를 정확하게 캡처할 수 있습니다. 여러 채널을 사용할 경우에도 샘플링 성능이 저하되지 않습니다.
TBS1000 디지털 오실로스코프 시리즈는 특히 까다로운 측정 요구 사항의 요구를 충족하기에 적합합니다. 다양한 기능과 도구가 내장된 TBS1000은 배우기가 쉽고 조작이 간편해 처음 오실로스코프를 사용하는 사용자 또는 숙련된 전문가에게 적합합니다. 텍트로닉스 TDS 오실로스코프 제품군과 동일한 사용자 인터페이스를 채택한 TBS1000을 작동하면 전 세계에서 500,000대 이상 사용되는 세계에서 가장 인기 있는 오실로스코프 플랫폼을 사용하게 되는 것입니다.
기존 커리큘럼과 쉽게 통합할 수 있도록 TBS1000에는 초보자가 오실로스코프 사용법을 완전히 익히도록 도울 수 있는 도구가 포함된 교육 리소스 CD도 들어 있습니다. TBS1000은 부담 없는 가격으로 필요한 도구와 성능을 제공합니다.

장치 문제를 해결하는 중요 도구

고급 트리거 - 상승/하강 에지, 펄스 폭 및 비디오를 통해 원하는 신호를 빠르게 분리할 수 있습니다. 신호를 캡처한 후 고급 연산 기능과 자동 측정을 이용해 분석 속도를 높일 수 있습니다. 빠르게 FFT를 수행하거나 파형을 더하거나 빼거나 곱할 수 있습니다. 16개의 자동 측정 기능으로 주파수 또는 상승 시간과 같은 중요한 신호 특성을 빠르고 안정적으로 계산하고, 내장 한계 테스트 기능으로 신호에서 문제를 쉽게 식별할 수 있습니다.



작업을 간편하게 할 수 있도록 설계

TBS1000 시리즈 오실로스코프는 쉽게 사용할 수 있도록 설계되었으며 텍트로닉스에서 볼 수 있는 익숙한 조작 방식을 채택했습니다.


편리한 조작

전용 채널별 수직 컨트롤, 자동 설정, 자동 범위 지정 기능이 내장된 직관적인 사용자 인터페이스 덕분에 장비 사용이 쉬워 조작 시간이 단축되고 효율이 높습니다.
내장 도움말 메뉴가 오실로스코프의 특징과 기능에 대한 중요 정보를 제공합니다. 도움말은 사용자 인터페이스와 동일한 언어로 제공됩니다.



프로브 검사 마법사

측정하기 전에 버튼을 한 번만 눌러 빠르고 쉬운 절차를 실행해 프로브 보정을 확인할 수 있습니다.
오실로스코프가 자동으로 소스 신호를 모니터링하고 입력 파형이 미리 정의된 경계 안에 있는지 판단하여 Pass 또는 Fail 결과를 출력할 수 있습니다. 위반 시 파형 획득 중지, 한계 테스트 기능 중지, USB 메모리 장치에 실패한 파형 데이터 또는 화면 이미지 저장 또는 이러한 작업의 조합 등 특정 작업이 실행될 수 있습니다. 따라서 신속하게 결정을 내려야 하는 제조 또는 서비스 분야에 적합한 솔루션입니다.

전면 패널에 있는 USB 호스트 포트를 사용하면 장비 설정, 스크린샷 및 파형 데이터를 플래시에 저장할 수 있습니다. 내장 데이터 로깅 기능을 사용해 사용자 지정 트리거된 파형을 USB 메모리에 최대 24시간 동안 저장하도록 오실로스코프를 설정할 수 있습니다. 또한 "무한" 옵션을 선택해 계속해서 파형을 모니터링할 수 있습니다. 이 모드를 사용하면 메모리 장치가 꽉 찰 때까지 기간 제한 없이 외장 USB 메모리 장치에 트리거된 파형을 저장할 수 있습니다. 메모리가 꽉 차면 오실로스코프가 다른 USB 메모리 장치를 삽입해 계속해서 파형을 저장할 수 있는 방법을 안내합니다.



간편한 PC 연결

후면 패널 USB 장치 포트와 함께 제공된 OpenChoice PC 통신 소프트웨어를 사용해 PC에 연결하여 측정 결과를 손쉽게 캡처, 저장 및 분석할 수 있습니다. 화면 이미지와 파형 데이터를 독립 실행형 데스크톱 애플리케이션 또는 Microsoft Word 및 Excel로 직접 옮기면 됩니다. 또는 PC를 사용하지 않고 이미지를 PictBridge 호환 프린터로 바로 인쇄할 수 있습니다.



신뢰할 수 있는 성능

모든 TBS1000 시리즈 오실로스코프는 업계 최고의 서비스 및 지원 외에도 5년 보증을 기본으로 제공합니다.

교육 리소스

모든 TBS1000 모델에는 초보자가 오실로스코프 사용법을 완전히 익히도록 도울 수 있는 도구가 포함된 교육 리소스 CD가 들어 있습니다. 이 교육 리소스 CD에는 2개의 실험실과 강사 가이드 그리고 2개의 입문서가 포함되어 있습니다.오실로스코프 소개실험실 및 강사 가이드는 강의실 환경을 위한 실전 연습을 통해 오실로스코프 작동의 기초를 설명합니다.오실로스코프 프로브 소개실험실 및 강사 가이드는 프로브의 기초와 프로브가 측정의 질에 미치는 영향을 설명합니다. CD에 포함된오실로스코프의 XYZ및프로브의 ABC입문서는 텍트로닉스에서 가장 일반적으로 사용되는 교육 리소스입니다.
