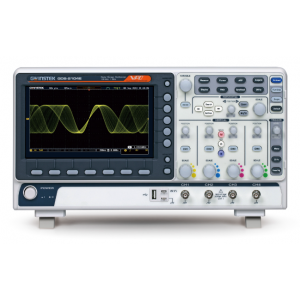

GDS-2000E 시리즈

 - 200 / 100 / 70MHz 대역폭 선택; 2 개 또는 4 개의 채널
 - 각 채널에 대한 1GSa / s 실시간 샘플링 속도 (2ch 모델); 1GSa / s 최대 실시간 샘플링 속도 (4ch 모델)
 - 채널당 10M 메모리 깊이 및 VPO 파형 디스플레이 기술
 - 120,000wfm/s의 파형 업데이트 속도
 - 8 인치 WVGA TFT LCD 디스플레이
 - 더 높은 주파수 도메인 분해능 측정을 제공하는 최대 1M 포인트의 FFT
 - 고역 및 저역 디지털 필터 기능
 - 세그먼트 메모리 및 파형 검색 기능의 29,000 섹션
 - I2C / SPI / UART / CAN / LIN 직렬 버스 트리거 및 디코딩 기능
 - 최대 100 시간까지 신호 변경을 추적하는 데이터 로그 기능
 - 원격 인터넷 저장 기능 제공


GDS-2000E 디지털 오실로스코프는 200MHz, 100MH 및 70MHz의 대역폭을 선택할 수 있습니다. 2 채널 모델은 각 채널에 대해 1GSa / s 실시간 샘플링 속도를 제공합니다. 4 채널 모델은 1GSa / s의 최대 실시간 샘플링 속도를 제공합니다. 8 인치 800 * 480 TFT LCD 디스플레이와 최소 1mV / div 수직 범위를 통해 GDS-2000E 시리즈는 복잡한 미약 신호를 측정하고 측정 결과를 명확하게 표시 할 수 있습니다.

메모리 깊이와 관련하여 GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완전히 검색하고 분석 할 수 있도록 10M 길이의 메모리를 제공합니다. 애플리케이션 요구 사항에 따라 사용자는 1K, 10K, 100K, 1M 또는 10M 메모리 용량을 선택할 수 있습니다. 높은 샘플링 속도와 함께 짧은 메모리 깊이를 배치하면 사용자는 빠르게 변화하는 파형을 관찰 할 수 있으며, 반면에 긴 메모리 깊이는 지속적으로 파형을 변경하는 것을 목표로합니다. GDS-2000E 시리즈에는 파형 검색 및 세그먼트 메모리 기능이 장착되어 10M 긴 메모리의 유연한 애플리케이션을 확장 할 수 있습니다. 사용자가 중요하지 않은 파형을 우회하여 필요한 모든 파형을 신속하게 검색 할 수 있도록 세그먼트 메모리를 최대 29,000 개의 섹션으로 나눌 수 있습니다. 이 기능을 사용하면보다 의미있는 파형을 저장할 수 있으며 대상 파형을 빠르게 표시 할 수 있습니다. 파형 검색 기능을 사용하면 필요한 트리거 조건에 따라 원하는 파형을 신속하게 검색 할 수 있습니다.
