ROHDE SCHWARZ RTC1000 시리즈 오실로스코프

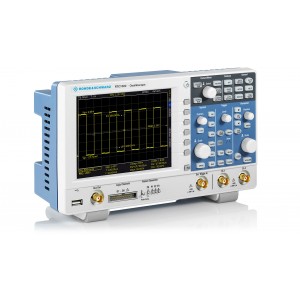

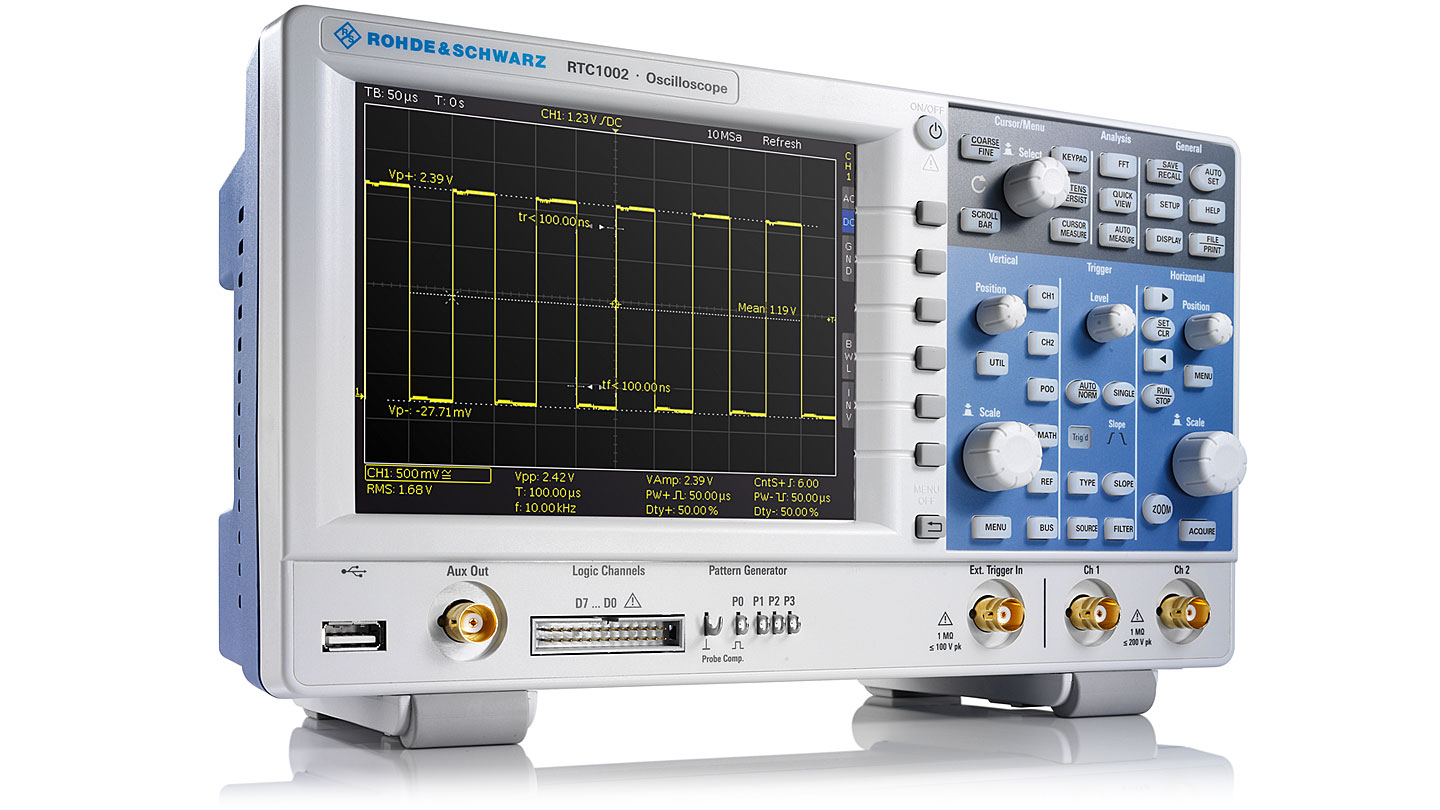

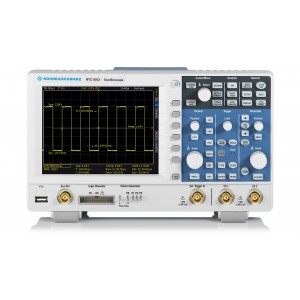

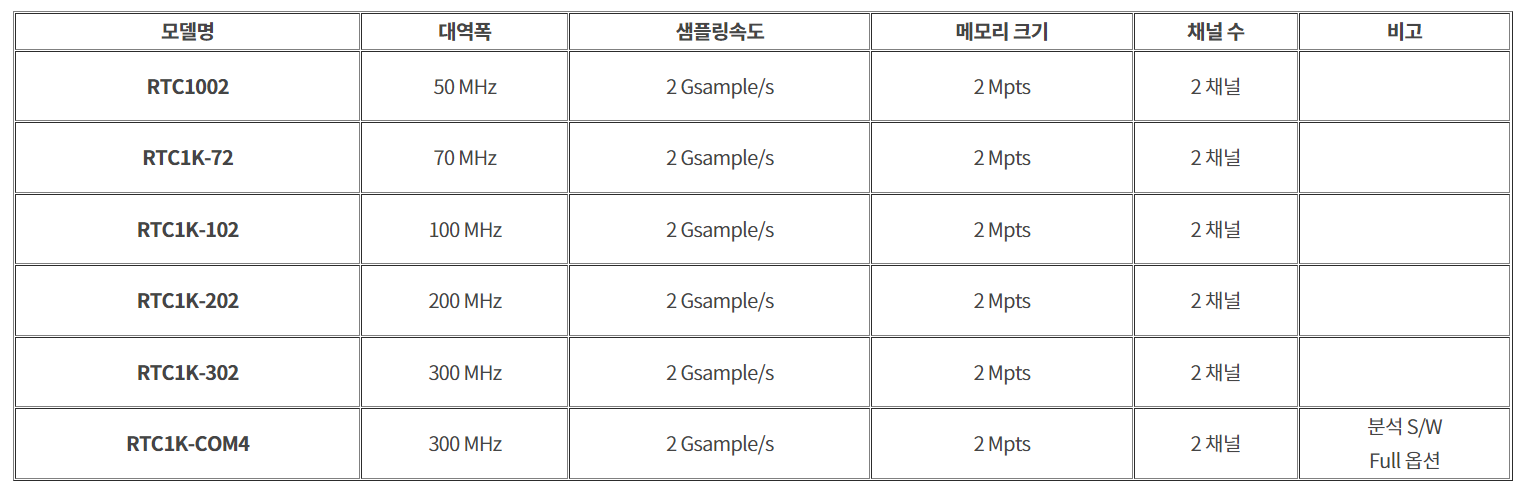

RTC1000 시리즈 오실로스코프가 특별한 이유는 뛰어난 감도와 다양한 기능, 합리적 가격 때문입니다. 다양한 기능 덕분에 임베디드 개발자부터 서비스 기술자, 교육자까지 광범위한 사용자를 지원합니다. 쿨링팬이 없는 디자인의 고성능, 첨단 기술이 오늘날의 고객의 높은 요구 사항을 만났습니다.

RTC1000 가 특별한 이유는 고감도, 다양한 기능, 경제적인 가격에 있습니다.

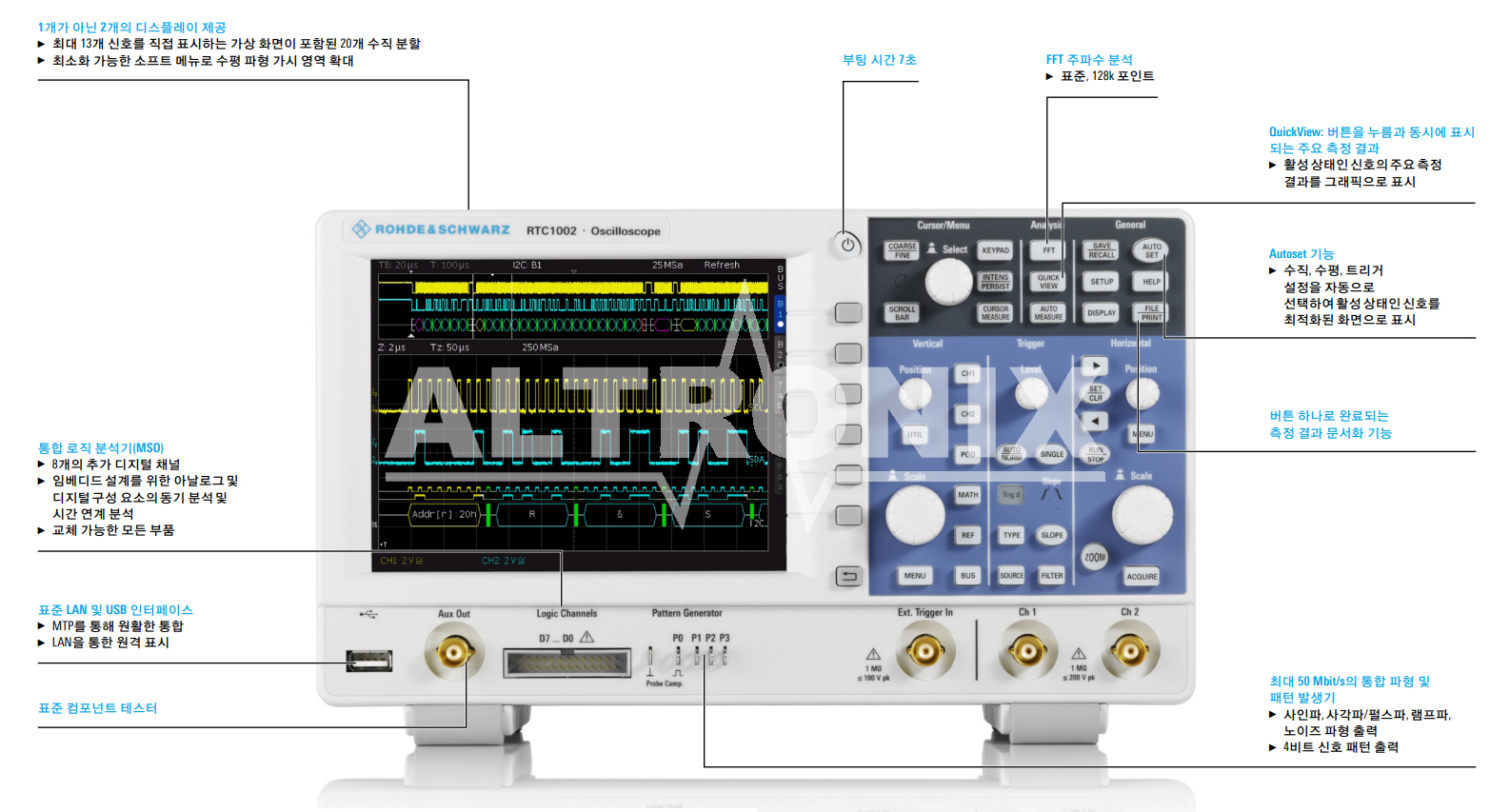

RTC1000 오실로스코프 제품은 광범위한 기능 지원으로 임베디드 개발자부터 서비스 기술자, 교육자까지 다양한 사용자 요구사항을 만족합니다. RTC1000은 오실로스코프, 로직 분석기, 프로토콜 분석기, 주파수 분석기, 패턴 발생기, 함수 발생기, 디지털 볼트미터, 컴포넌트 테스터 기능을 하나의 제품에서 제공합니다.


오실로스코프

최대 2 Gsamples/s의 샘플링 속도와 최대 2 Msample의 메모리 크기를 제공하는 RTC1000은 동급 최강의 오실로스코프입니다. 초당 10,000번 이상의 파형업데이트 속도는 신호 오류를 안정적으로 포착합니다. 기본 제공되는 도구를 통해 QuickView, 마스크 테스트, FFT, 연산, 커서, 자동 측정 등의 결과(예: 통계)를 신속하게 확인할 수 있습니다.

프로토콜 분석기

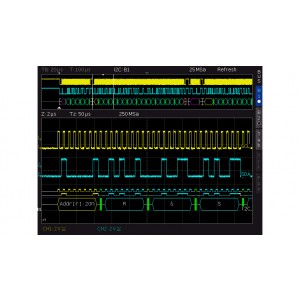

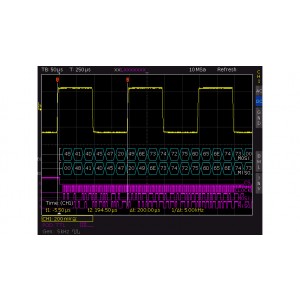

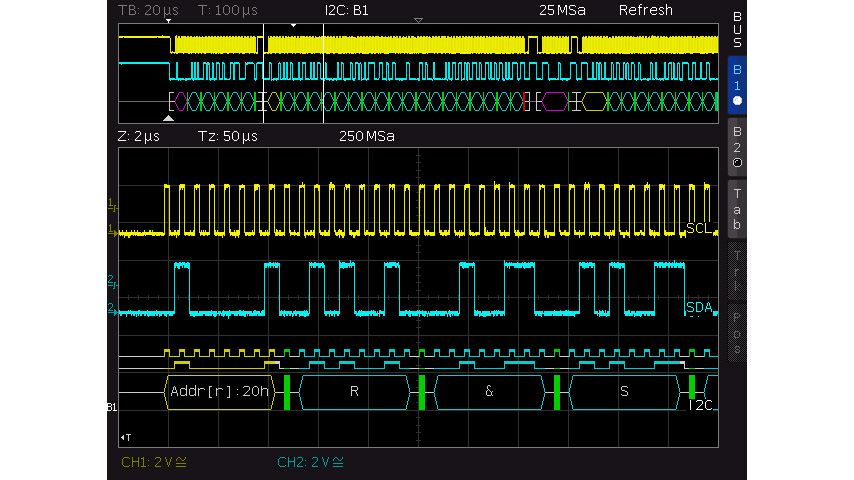

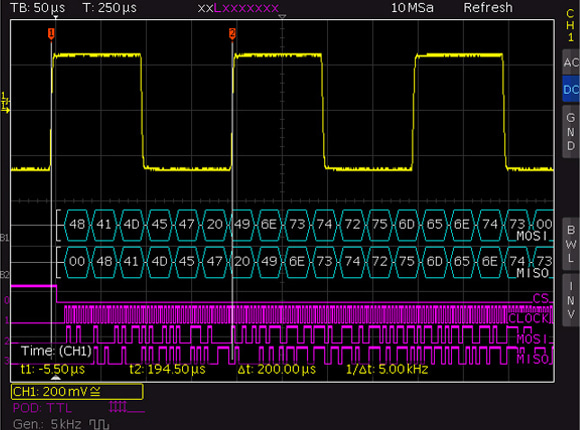

일반적으로 I2C, SPI, CAN/LIN과 같은 프로토콜은 통합된 회로 간에 제어 메시지를 전송합니다. RTC1000은 시리얼 인터페이스의 프로토콜별 트리거 및 디코딩용으로 다양한 옵션을 제공합니다. 해당되는 이벤트와 데이터를 선택적으로 획득하고 분석할 수 있습니다. 하드웨어 기반의 구현으로 긴 신호의 획득(Acquisition)에도 끊김없는 부드러운 작동과 높은 업데이트 속도를 보장합니다. 이러한 특징은 다양한 패킷 시리얼 버스 신호를 포착하는 경우 특히 도움이 됩니다.
　　

파형 및 패턴 발생기

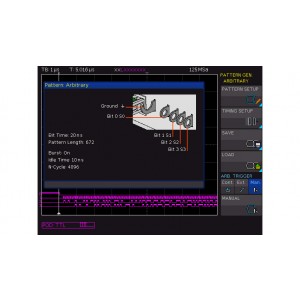

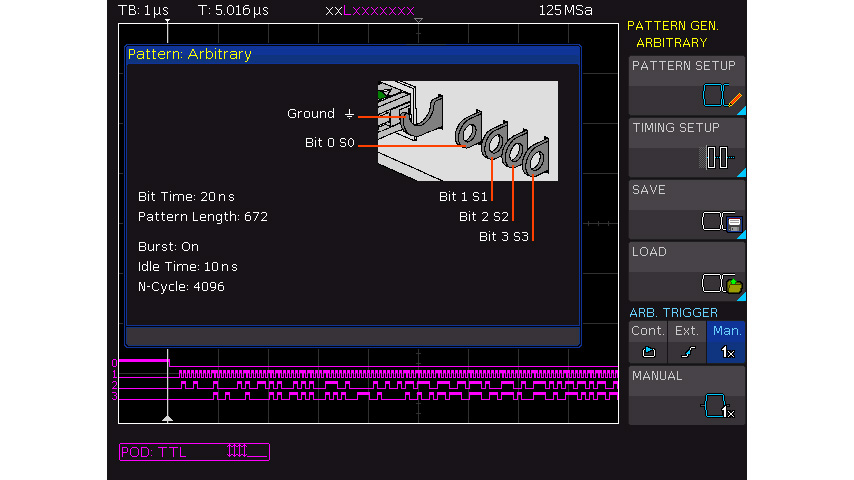

최대 50 Mbit/s의 파형과 패턴을 생성하는 내장형 RTC-B6 옵션은 교육용 또는 하드웨어 개발시 원하는 파형을 구현하는 용도에 적합합니다. 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 4비트 신호 패턴을 출력합니다. 파형(Waveform)과 패턴은 CSV 파일에서 가져오거나 오실로스코프의 파형(Waveform)에서 복사할 수 있습니다. 또한 신호를 재생하기 전에 미리보기를 통해 신호가 올바른지 확인할 수 있습니다. I2C, SPI, UART, CAN/LIN 패턴과 같은 사전 정의된 패턴을 사용할 수 있습니다.

컴포넌트 테스터

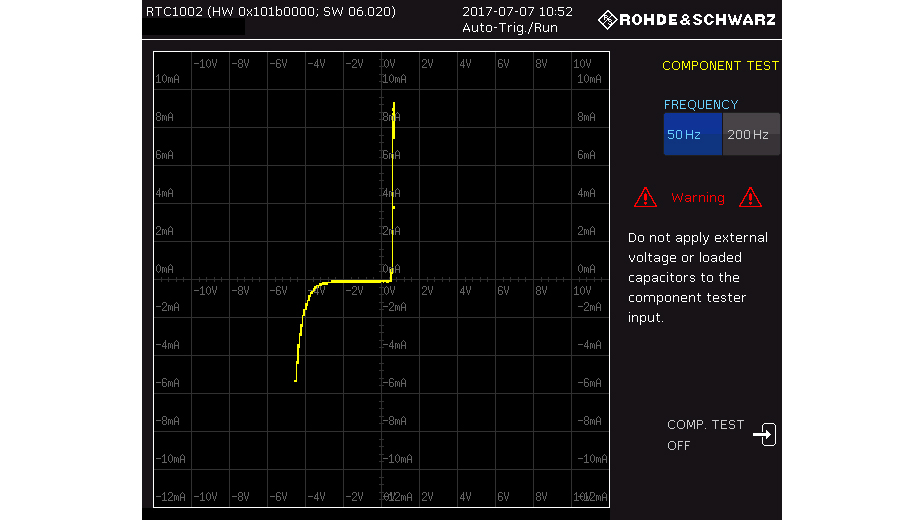

또한 기본 제공되는 컴포넌트 테스터를 활용할 수 있습니다. 50 Hz 및 200 Hz의 측정 주파수가 기본 제공되어 번거로울 수 있는 오류 성분 검색 작업을 간단하게지원합니다. 또한 그림 하나가 천 마디 말보다 낫다는 말처럼, 천 가지 측정 결과대신 영상으로 오류 분석이 올바르게 실행되는지 여부를 쉽게 파악할 수 있습니다.

주파수 분석 모드

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운 경우가 많습니다. RTC1000 FFT 기능은 버튼 클릭 한 번과 중간 주파수 및 주파수 범위 입력만으로 간단하게 동작됩니다. RTC1000 오실로스코프는 고성능 FFT 기능으로 최대 128k point까지 신호를 분석할 수 있습니다. 또한 커서 측정, 주파수 도메인의 자동 설정 기능 등 유용한 기능을 제공합니다.


　
　​​

　​


마스크 테스트 모드

마스크 테스트에서는 특정 신호가 정해진 허용 범위에 있는지를 파악할 수 있습니다. 이 테스트는 마스크를 사용하여 통계에 기반한 '합격/불합격(pass/fail)' 분석으로 DUT의 품질과 안정성을 평가합니다. 비정상적인 신호나 예측하지 못한 결과는 즉시 확인됩니다. 마스크 위반이 발생되면 측정이 중단됩니다. 위반이 발생할 때마다 RTC1000의 AUX-OUT 커넥터에서 펄스 출력이 발생됩니다. 이 펄스 출력은 측정 설정에서 트리거 동작으로 지정할 수 있습니다.
