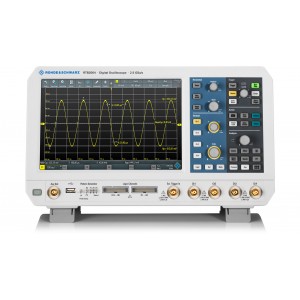

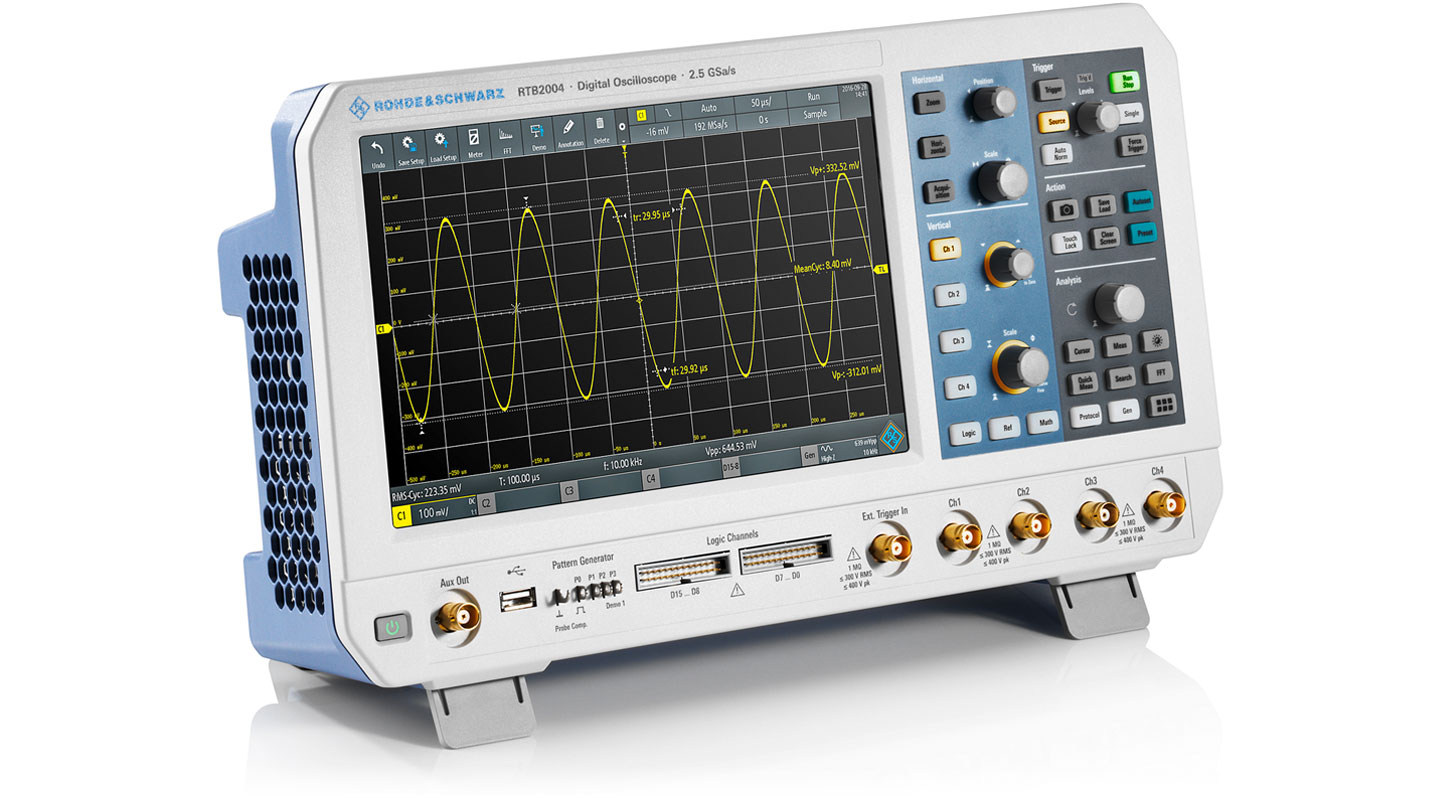

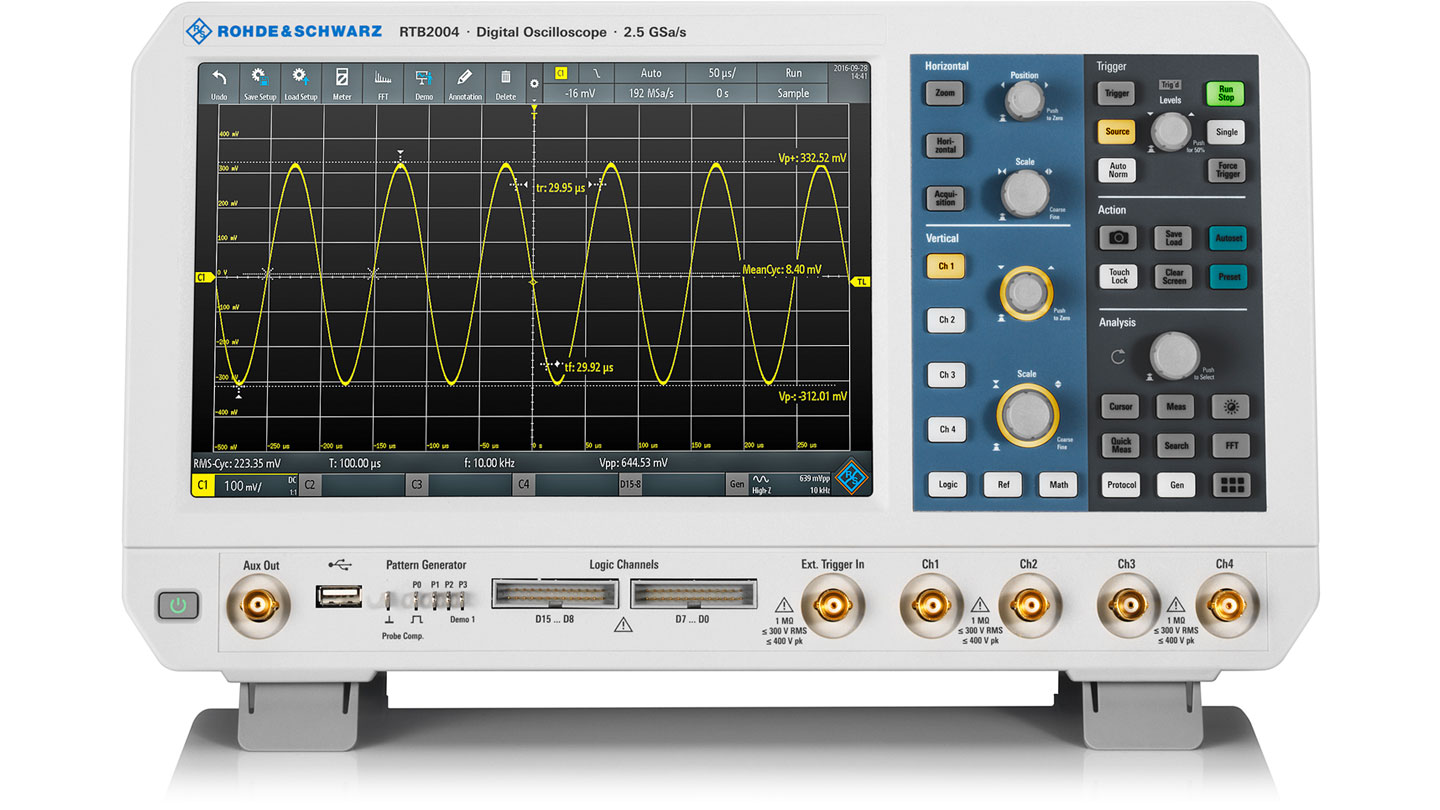

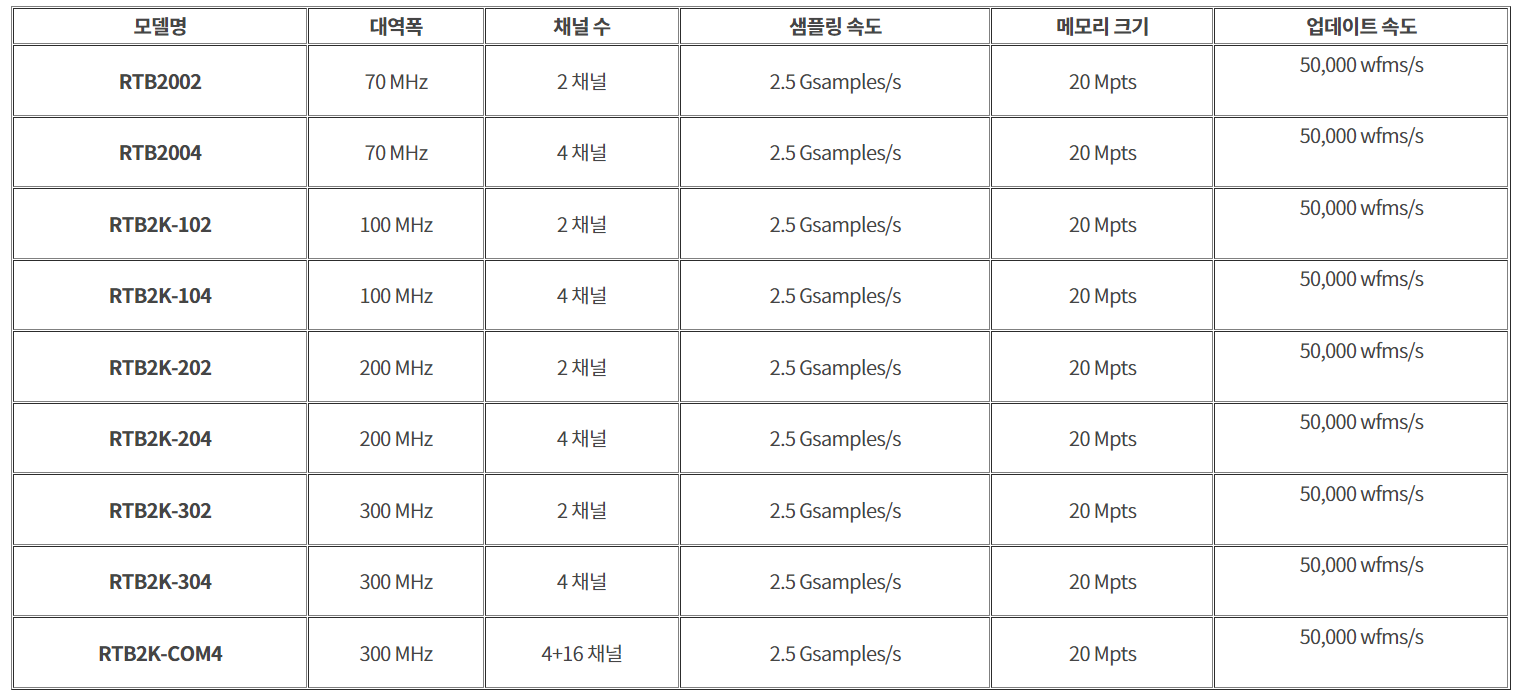

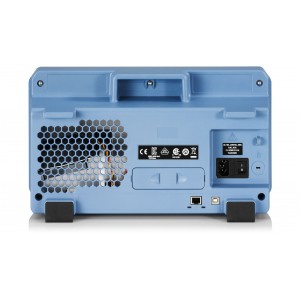

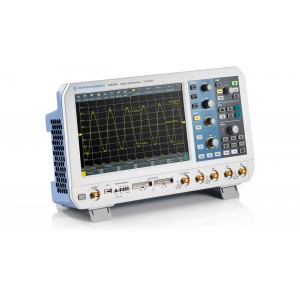

ROHDE SCHWARZ RTB2000 series 오실로스코프

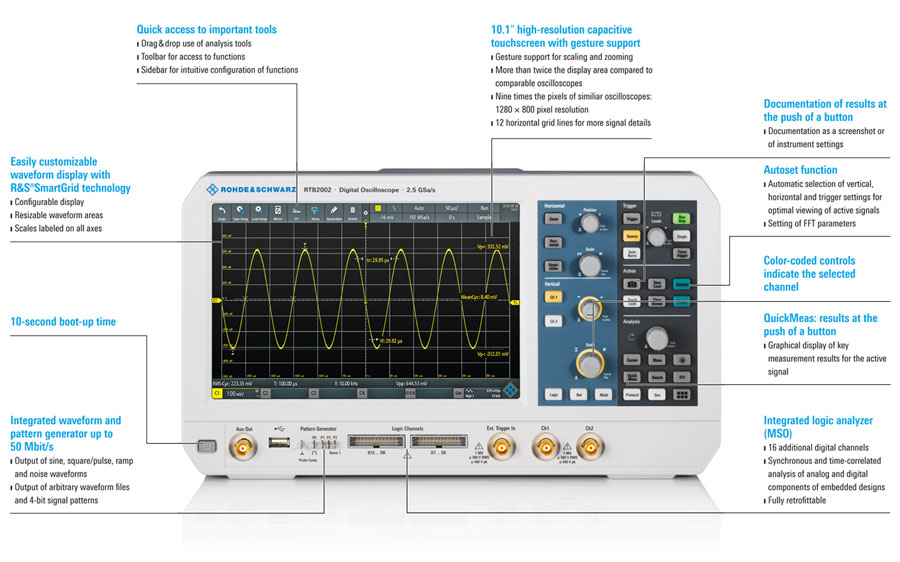

10 bit ADC, 10 Mpts 메모리, 10.1 inch 터치스크린 등의 최신 기술과 스마트한 작동 컨셉이 결합된 RTB2000은 엔지니어팀의 설계 문제 해결 업무, 대학 연구실, 생산 및 서비스 부서에서 완벽한 성능을 자랑합니다. 디스플레이는 동급 최고의 해상도(1280 × 800픽셀)와 크기 (10.1")를 자랑하며, 스마트폰처럼 이용할 수 있습니다. 정전식 터치스크린이 탑재되어 있어 팝업 메뉴에서 빠르게 탐색 하고, 스케일 조절 및 확대/축소, 파형의 이동을 간단한 터치 로 손쉽게 수행할 수 있습니다. 10 bit A/D 컨버터는 기존의 8 bit A/D 컨버터에 비해 성능 이 4배 가량 향상되어 더욱 세부적인 신호와 세밀한 파형을 포착합니다. 모든 채널이 활성화되는 즉시 각 채널에서 10 Mpts의 메모리 용량을 제공합니다. 인터리브 상태에서는 20 Mpts 이 제공되는데, 다른 오실로스코 제품의 10배의 큰 메모리 크기 입니다. 이를 통해 더욱 긴 신호 시퀀스를 포착하여 더 자세 한 분석 결과를 얻을 수 있습니다.





큰 신호의 존재 속에서도 작은 신호의 디테일 확인

10비트 수직 분해능

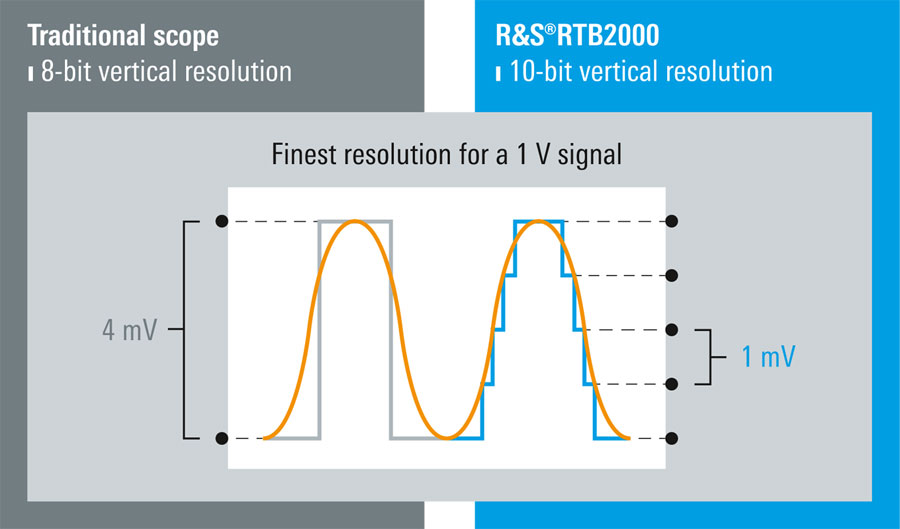

기존의 8비트 A/D 컨버터에 비해 성능이 4배 가량 향상된 맞춤형 10비트A/D 컨버터가 탑재되어 있습니다. 고분해능이 적용되어 낮은 분해능에서는 보이지 않는 세부신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치에서 스위치 기기의 전압은 동일한 Acquisition에서 켜기/끄기 순간에 판단해야 합니다. 저전압 컴포넌트를 정밀하게 측정하려면 8비트가 넘는 고분해능이 필요합니다







1 mV/div: 최대 측정 대역폭 및 낮은 노이즈

1 mV/div에 달하는 매우 우수한 민감도를 제공합니다. 기존의 오실로스코프에서는 소프트웨어 기반으로 줌 기능을 이용하거나 대역폭을 제한하는 방식으로만 이 정도의 입력 민감도가 가능하지만, 1 mV/div에서도 전체 측정대역폭에서 신호의 실제 샘플링 지점을 보여주므로 측정 정확도가 매우 높습니다. 화면에 표시되는 신호의 정확도는 오실로스코프에 내재하는 노이즈에 따라 달라집니다. 노이즈가 낮은 인터페이스와 최신 A/D 컨버터를 사용하여 최소의 수직 분해능에서도 정밀 측정이 가능합니다.





최대 대역폭에서 더 긴 신호 캡처

10 메가샘플(기본) 및 20 메가샘플(인터리브)RTB2000은 채널당 동급 최고인 10 Msample 메모리를 지원하며, 인터리브 모드에서도 20 Msample을 지원합니다. 동급의 다른 오실로스코프 대비 10배 더 큰 메모리 크기입니다. 사용자는 스위치 모드 전원 공급 장치의 트랜션트를 분석할 때와 같이, 높은 샘플링 속도로 더욱 긴 획득 시퀀스를 포착하여 보다 상세한 분석 결과를 얻을 수 있습니다.

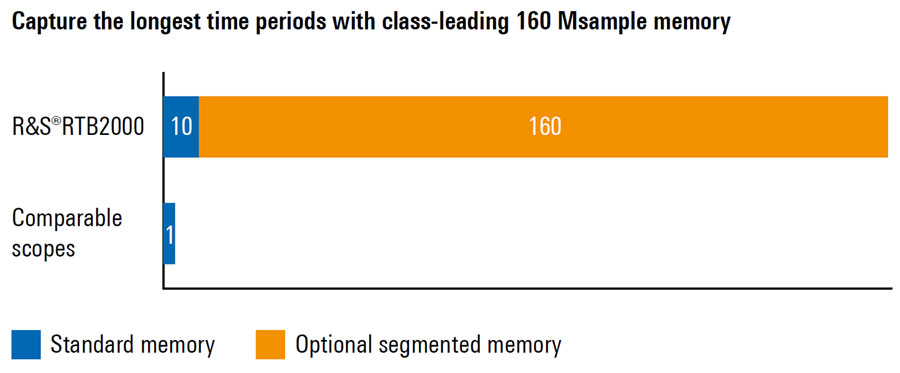

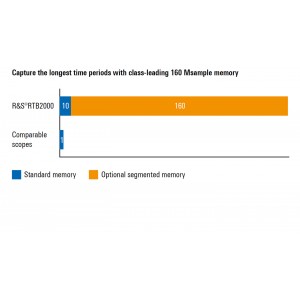

세그먼트 메모리: 히스토리 기능이 있는 160메가샘플

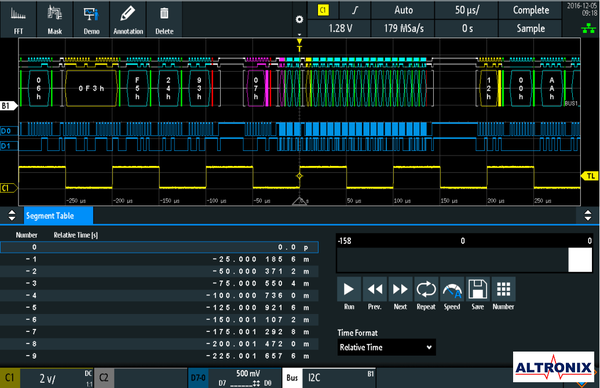

대용량 세그먼트 메모리가 적용된 RTB-K15 옵션은 장시간의 관찰 중에 긴 신호 시퀀스를 분석합니다. 예를 들어, 통신 간격이 있는 프로토콜 기반 신호(예: I2C, SPI)를 몇 초 또는 몇 분에 걸쳐 포착할 수 있습니다. 10K샘플 ~ 10M 샘플 범위에서 세그먼트 크기를 변경할 수 있어 160M 샘플메모리를 최적으로 활용할 수 있습니다. 즉, 13,000개가 넘는 세그먼트 메모리를 활용하여 분석할 수 있습니다. 히스토리 모드에서는 최대 160메가샘플의 세그먼트 메모리 크기를 추가로 분석할 수 있습니다. 예를 들어 마스크 테스트, QuickMeas 기능 및 FFT를 이용해 추가 분석을 할 수 있습니다.




오실로스코프

초당 최대 2.5기가샘플의 샘플링 속도와 최대 20메가샘플의 메모리를 제공하는 R&S®RTB2000은 동급 최강의 오실로스코프입니다. 초당 50,000번 이상의 파형 업데이트 속도는 신호 오류를 안정적으로 포착합니다. 기본으로 탑재된 도구를 통해 QuickMeas, 마스크 테스트, FFT, 연산, 커서, 자동 측정 등의 결과(예: 통계)를 신속하게 확인할 수 있습니다.








프로토콜 분석기

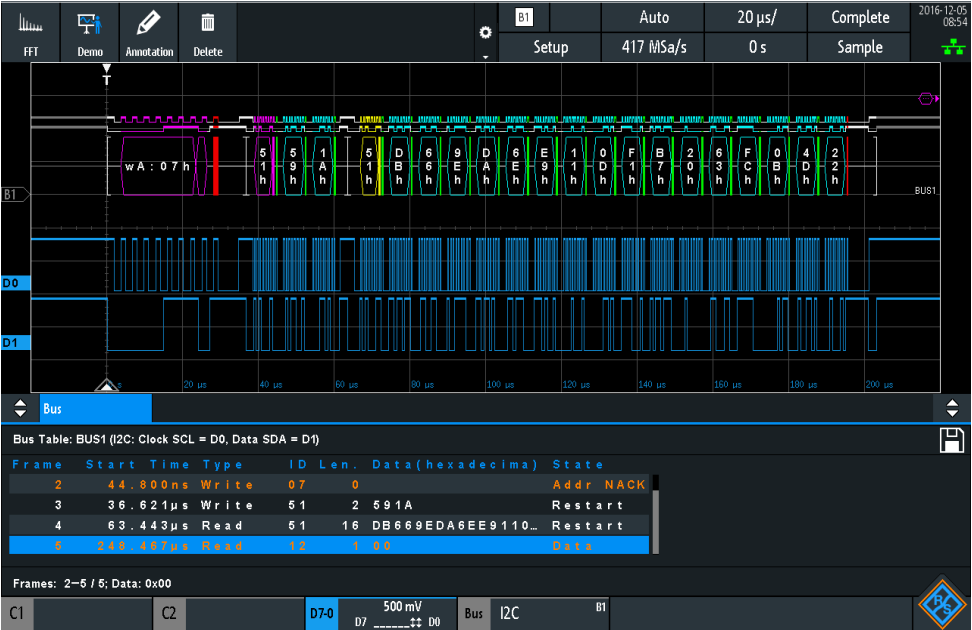

일반적으로 I2C, SPI, CAN/LIN과 같은 프로토콜은 통합된 회로 간 제어 메시지 전송을 위해 사용됩니다. 시리얼 인터페이스의 프로토콜별 트리거 및 디코딩용으로 다양한 옵션을 제공합니다. 해당되는 이벤트와 데이터를 선택적으로 획득하고 분석할 수 있습니다. 하드웨어 기반으로 구현되어 긴 획득 시간에도 부드러운 작동과 높은 업데이트 속도가 가능합니다. 이러한 점은 특히 다양한 패킷 시리얼 버스 신호를 포착할 때 도움이 됩니다.




로직 분석기

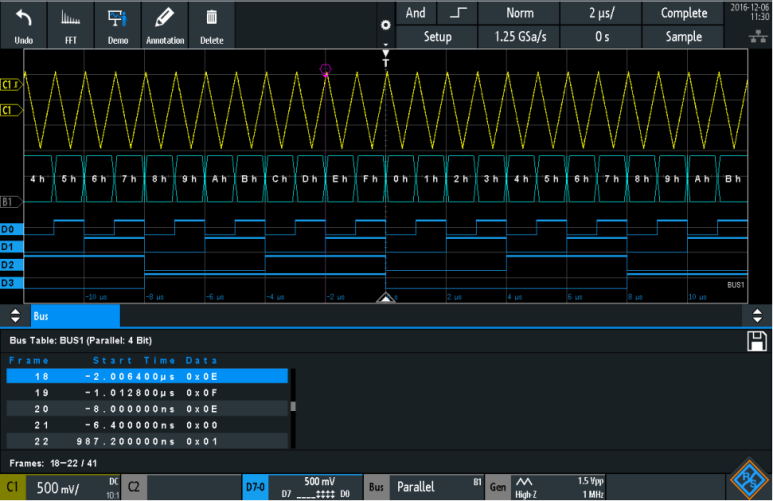

RTB-B1 옵션을 선택하면 16개 디지털 채널이 추가되고 직관적 사용이 가능한 MSO로 변모하게 됩니다. 그 결과 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트 신호를 동기화 상태 및 시간 연관 상태로 포착 및 분석합니다. 예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력간의 지연 시간을 파악할 수 있습니다.





파형 및 패턴 발생기

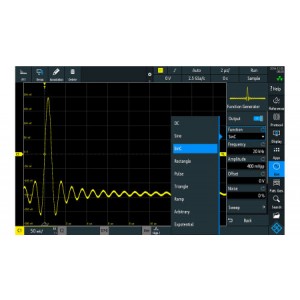

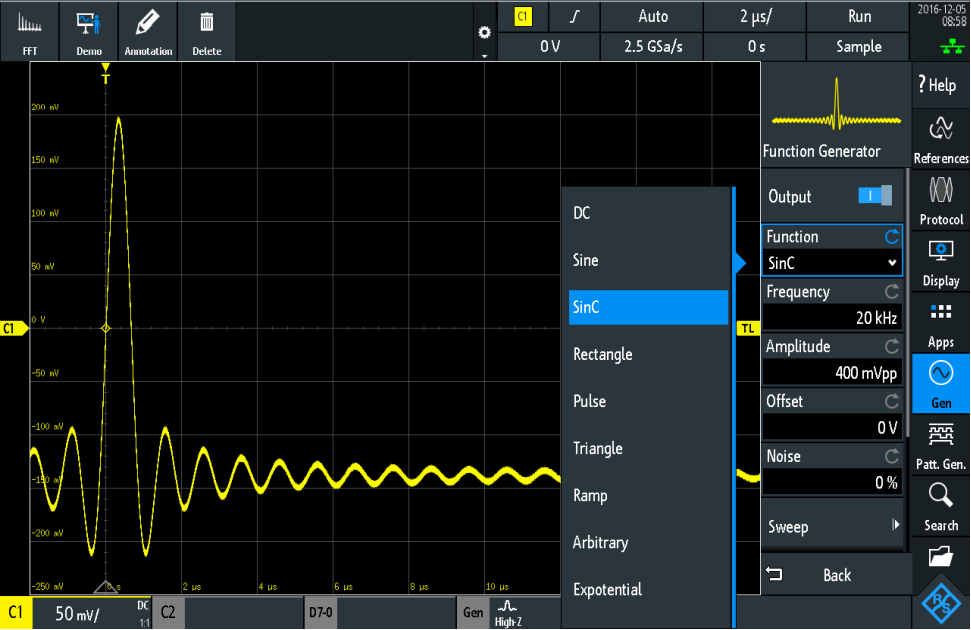

최대 50 Mbit/s의 파형과 패턴을 생성하는 통합 RTB-B6는 교육용 또는 하드웨어 개발시 원하는 파형을 구현하는 용도로 적합합니다. 이 기기는 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외 에도 임의의 파형과 4비트 신호 패턴을 출력합니다. 파형(Waveform)과 패턴은 CSV 파일에서 가져오거나 오실로스코프의 파형(Waveform)에서 복사할 수 있습니다. 또한 신호를 재생하기 전에 미리보기를 통해 신호가 올바른지 확인할 수 있습니다. 기본으로 지정된 패턴(예: I2C, SPI, UART, CAN/LIN 패턴)을 사용할 수 있습니다.







디지털 전압계

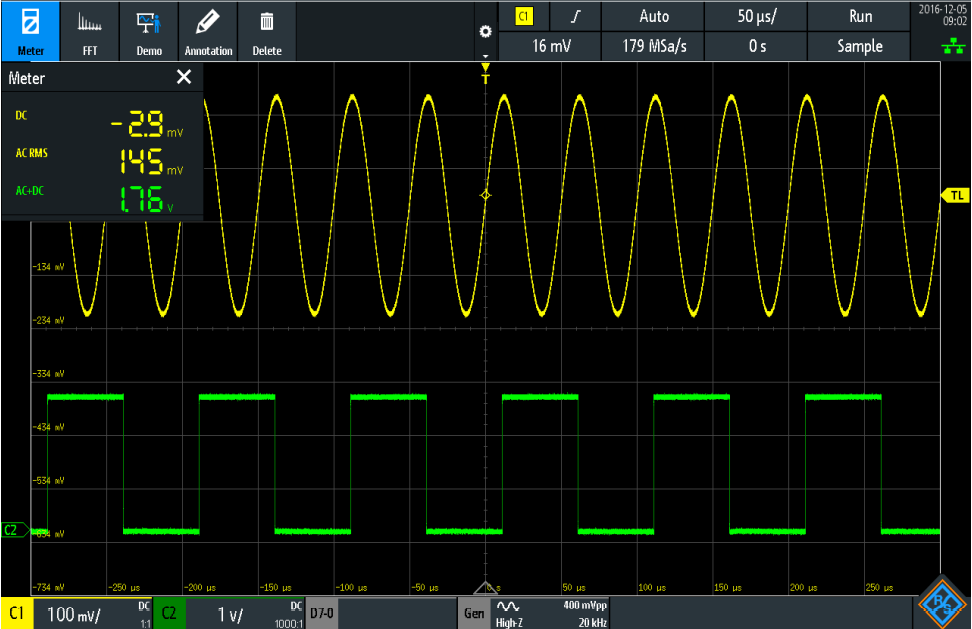

동시 측정을 위해 채널별로 3자리 디지털 전압계(DVM)와 6자리 주파수 카운터가 탑재되어 있습니다.

측정 기능: DC, AC + DC (RMS) and AC (RMS).




주파수 분석 모드

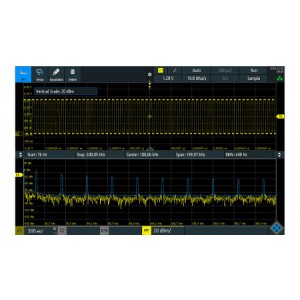

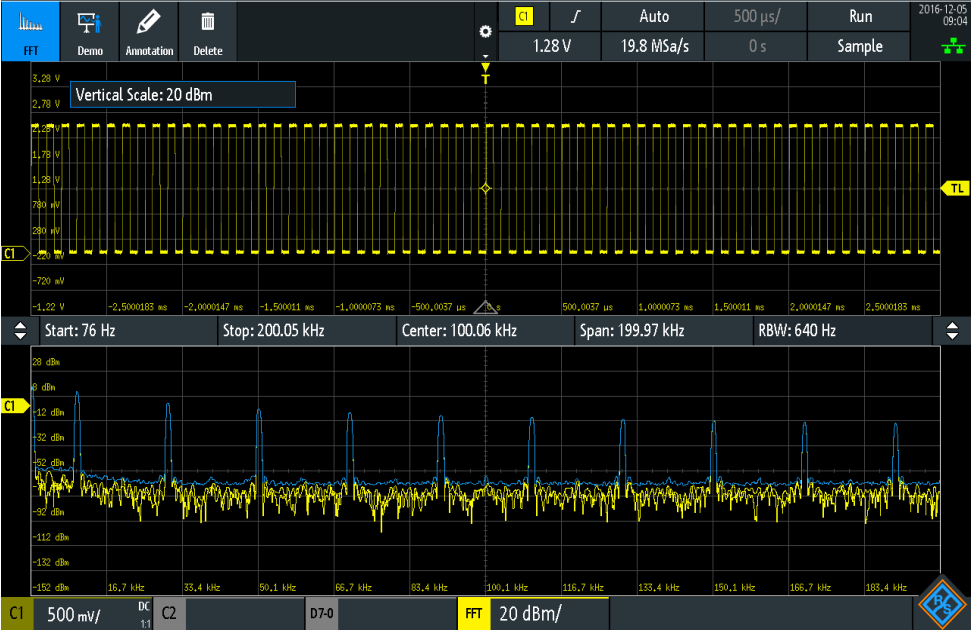

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운경우가 많습니다. RTB2000의 FFT 기능은 한 번의 버튼 입력과 중간 주파수 및 주파수 대역의 입력만으로 활성화됩니다. RTB2000 오실로스코프는 고성능 FFT 기능 덕분에 최대 128k points까지 신호를 분석할 수 있습니다. 다른 유용한 도구로는 커서 측정, 주파수 도메인의 자동 설정 기능이 있습니다.






히스토리 및 세그먼트 메모리 모드

RTB-K15 히스토리 기능 옵션을 선택하면 메모리가 10메가샘플에서 160메가샘플로 확장됩니다. 사용자가 이전의 획득 내역을 스크롤하면서 탐색하고 프로토콜 디코딩, 로직 채널 등의 오실로스코프 기능을 이용해 데이터를 분석합니다. 직렬 프로토콜 및 펄스 시퀀스는 실질적으로 끊김없이 기록됩니다.




오실로스코프를 사용한 저주파수 응답 분석 수행 (Bode plot)

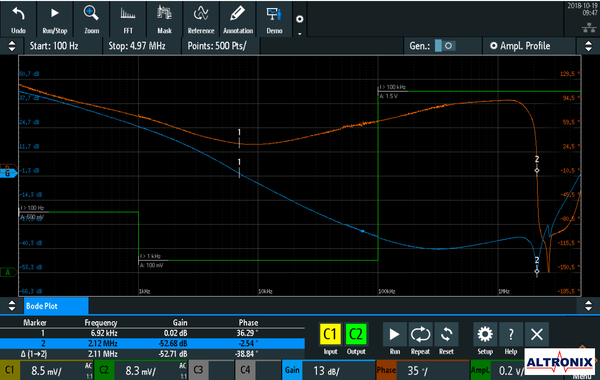

RTB-K36 주파수 응답 분석(Bode plot) 옵션을 사용하면 오실로스코프에서 저주파수 응답 분석을 쉽고 빠르게 수행할 수 있습니다. 이 옵션은 패시브 필터, 증폭 회로를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합니다. 스위치 모드 파워 서플라이의 경우 컨트롤 루프 응답 및 파워 서플라이 리젝션비를 측정합니다. 주파수 응답 분석 옵션은 오실로스코프에 내장된 파형 발생기를 사용하여 10 Hz ~25 MHz 범위의 자극 신호를 생성합니다. 각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그 도표로 그립니다.
