RTM 3000 시리즈 오실로스코프

상품가격

전화문의

배송비

주문시 결제

상품 정보

상품 상세설명

대역폭100, 200, 350, 500MHz, 1GHz
샘플링 속도5 Gsample/s
메모리 크기80 Msample
채널 수2 채널, 4 채널
디스플레이

10.1인치 WXGA 터치스크린

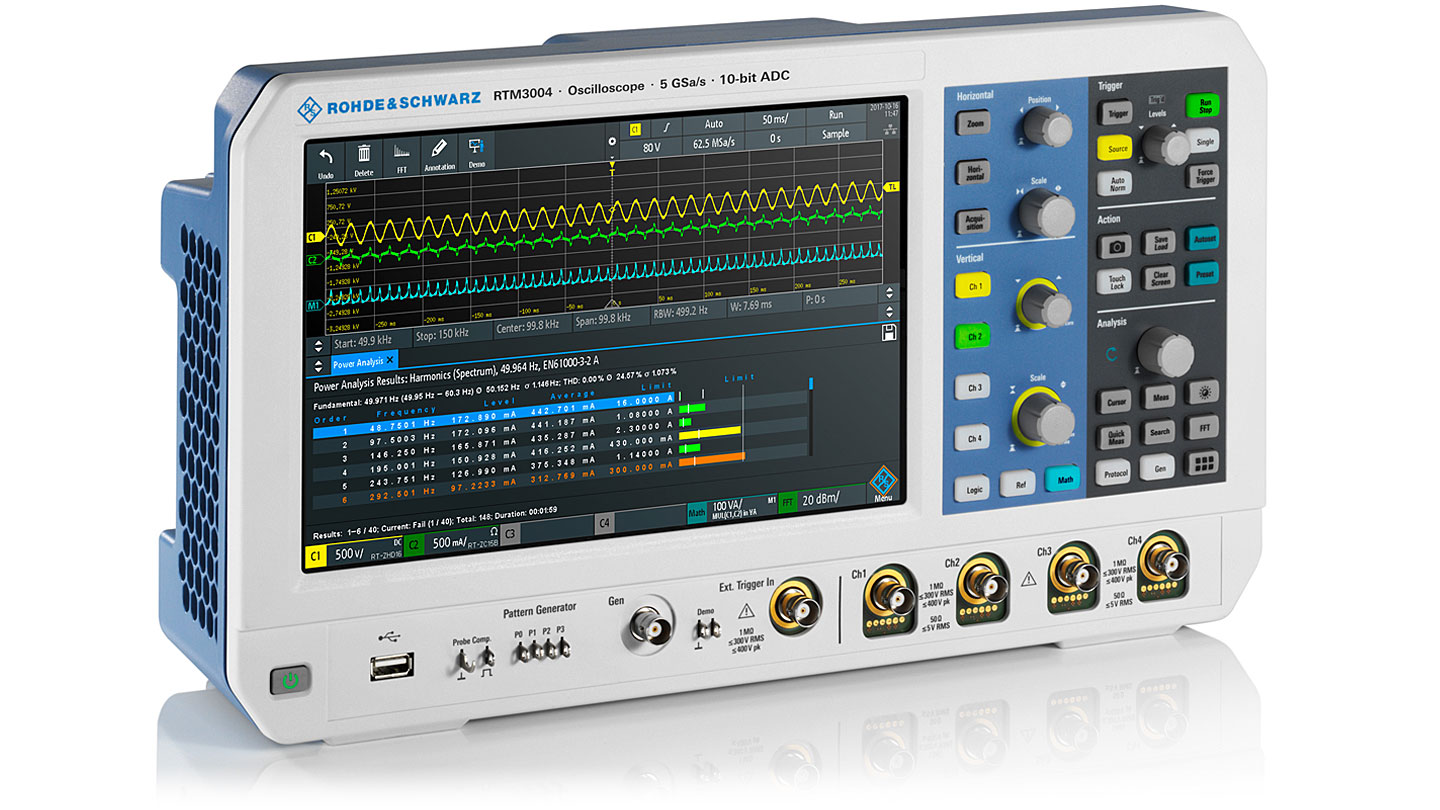

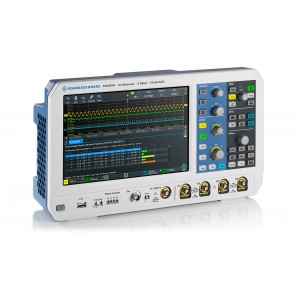

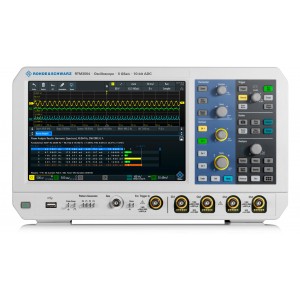

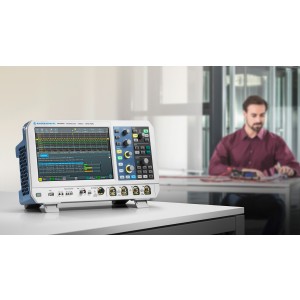

로데슈바르즈 RTM3000 시리즈 오실로스코프

만능 문제해결 도구로 제작된 RTM3000 은 모든 로데슈바르즈 프로브와 연결할 수 있는 로데슈바르즈 프로브 인터페이스에 '10' 으로 상징되는 최신 기능(10 bit ADC + 10배 용량의 메모리 + 10.1" 터치스크린)이 적용된 제품입니다. 디스플레이는 동급 최고의 해상도(1280×800)와 크기 (10.1")를 자랑하며, 정전식 터치를 지원하여 스마트폰처럼 이용할 수 있습니다. 10 bit A/D 컨버터는 기존의 8 bit A/D 컨버터에 비해 성능 이 4배 가량 향상되었습니다. 더욱 세부적인 신호와 세밀한 파형을 포착합니다. 모든 채널이 활성화되는 즉시 각 채널당 40 Mpts의 메모리를 제공합니다. 인터리브 모드에서는 80 Mpts 로 더욱 긴 신호 시퀀스를 포착할 수 있어 보다 다양한 분석 결과를 얻을 수 있습니다. 로데슈바르즈 프로브 인터페이스는 로데슈바르즈의 모든 프 로빙 솔루션을 이용할 수 있어 어떤 DUT와도 완벽한 연결이 가능합니다.







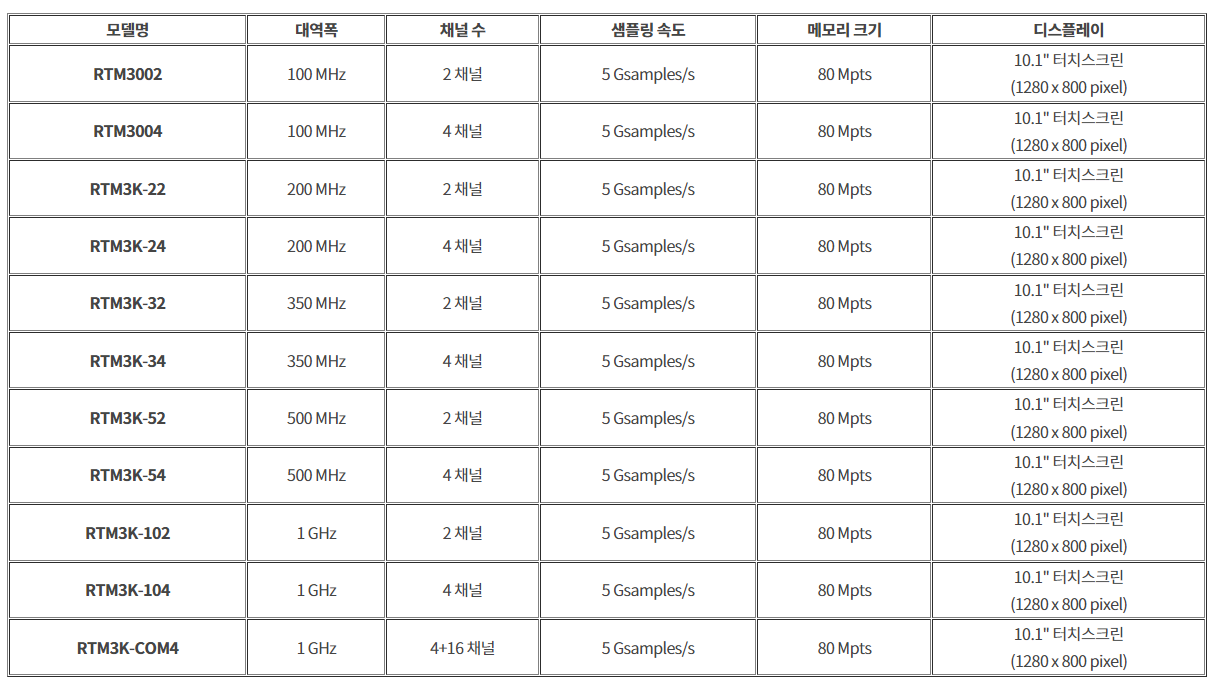

주요 사양
  - 대역폭 : 100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz

  - 샘플링 : 5 Gsample/s

  - 메모리 : 80 Msample

  - 분해능 : 10 bit ADC

  - 디스플레이 : 10.1" 정전식 터치스크린





  주요 특징

  - 5 in 1 오실로스코프
    (+로직분석기, 프로토콜/스펙트럼분석기, 파형/패턴발생기, DVM)
  - 10 bit ADC 수직 분해능

  - 80 Msample의 기본 획득 메모리 크기

  - 400 Msample의 세그먼트 메모리 (옵션)

  - 500 uV/div 의 우수한 민감도

  - 주파수 응답분석 (bode plot)


큰 신호의 존재 속에서도 작은 신호의 디테일 확인

10bit 수직 분해능

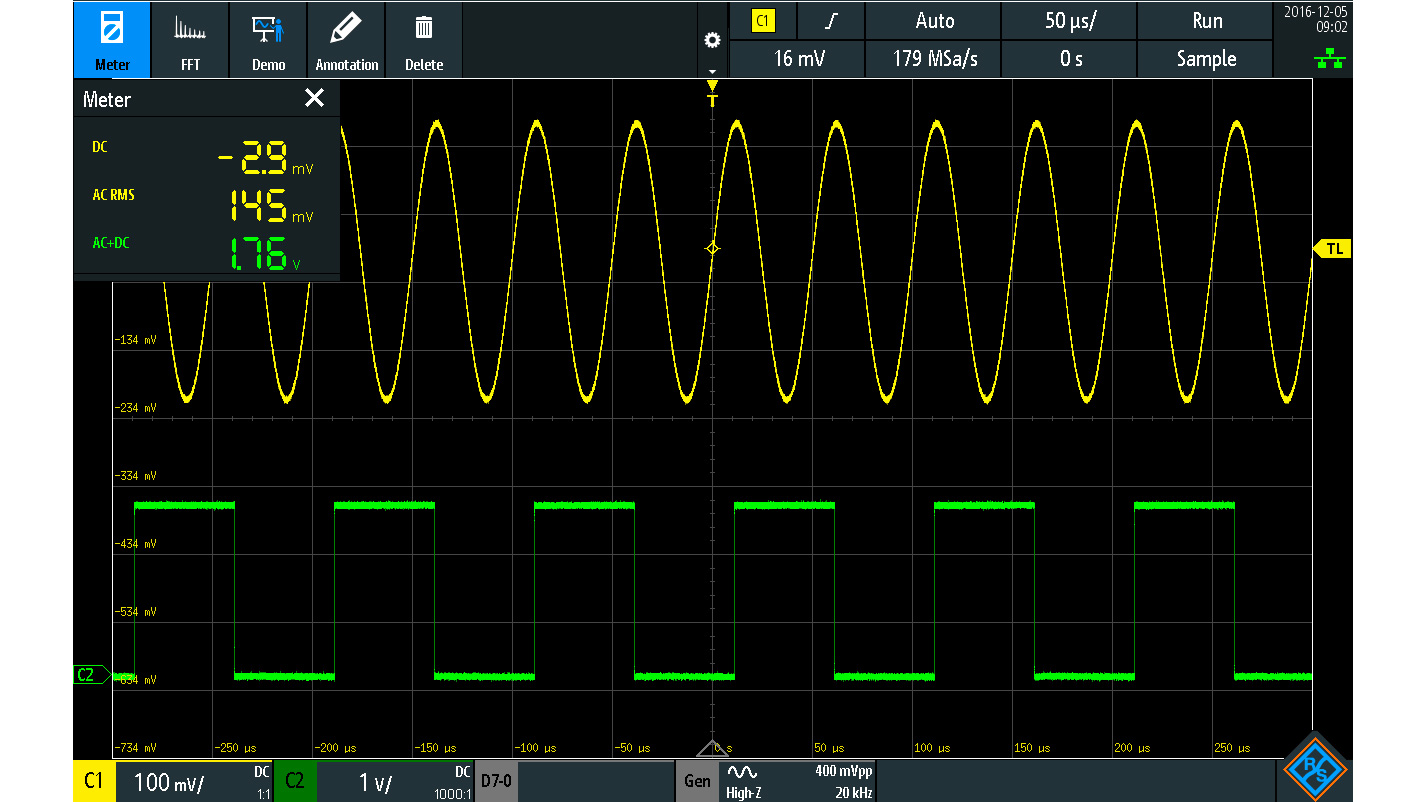

RTM3000시리즈 오실로스코프에는 로데슈바르즈가 설계한 맞춤형 10bit A/D 컨버터가 탑재되어 있으며, 이 컨버터는 기존의 8bit A/D 컨버터에 비해 4배 가량 향상된 성능을 제공합니다. 높은 분해능이 적용되어 낮은 분해능에서는 보이지 않는 미세한 신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치에서 스위치 기기의 전압은 동일한 Acquisition에서 켜기/끄기 순간에 판단해야 합니다. 저전압 컴포넌트를 정밀하게 측정하려면 8bit가 넘는 높은 분해능이 필요합니다.




세그먼트 메모리: 히스토리 기능이 있는 400메가샘플

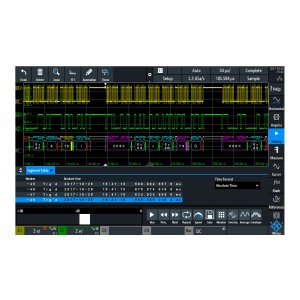

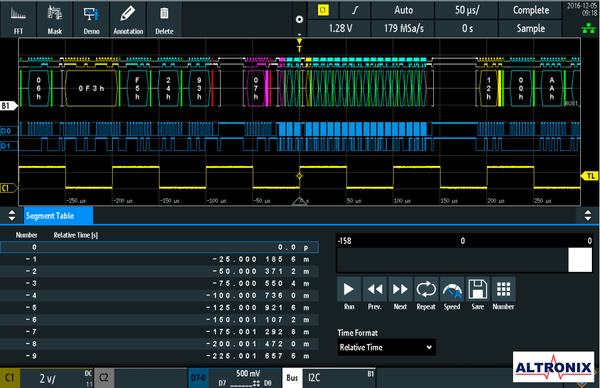

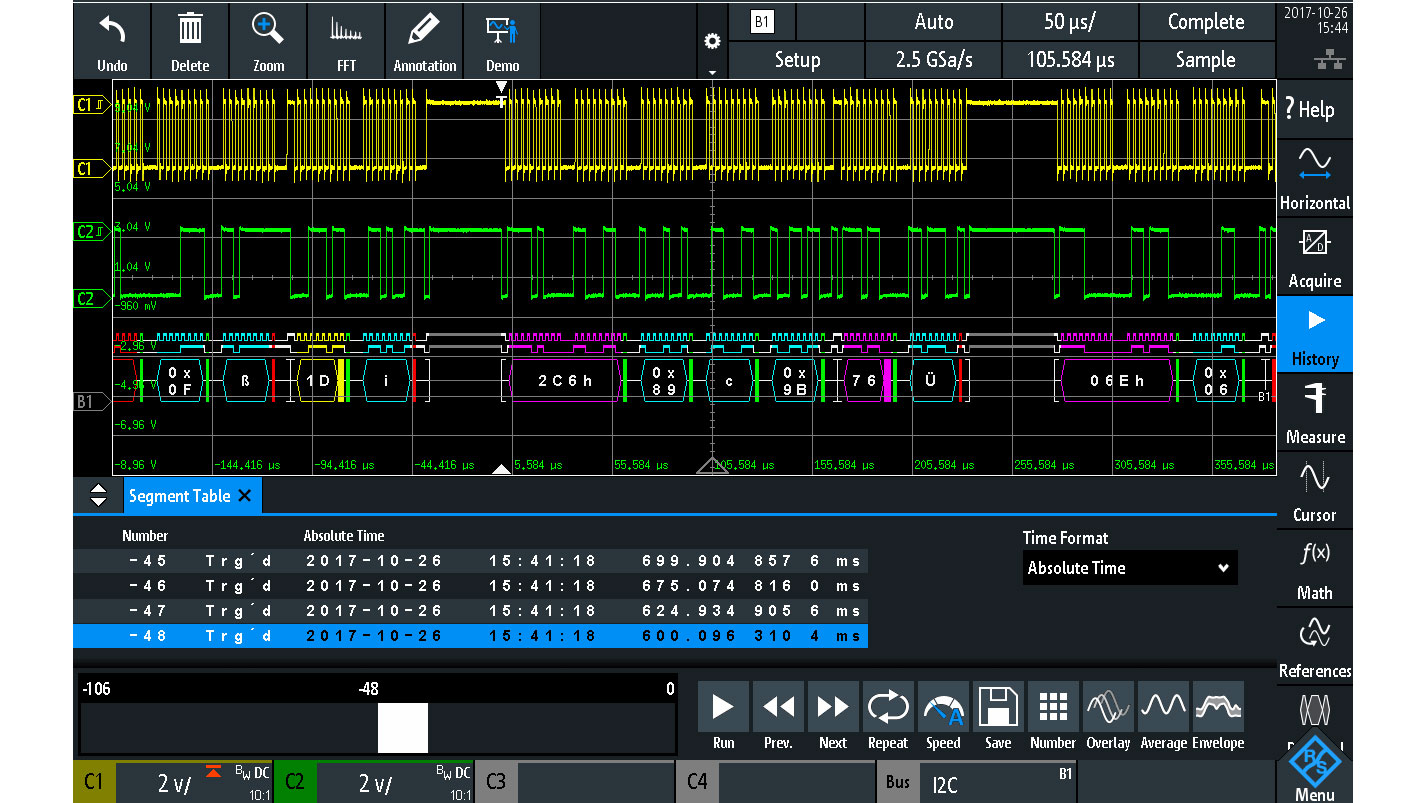

매우 큰 세그먼트 메모리가 적용된 RTM-K15 옵션은 장시간의 측정 중에 긴 신호 시퀀스를 분석합니다. 예를 들어, 통신 간격이 있는 프로토콜 기반 신호(예: I2C, SPI)를 몇 초 또는 몇 분에 걸쳐 포착할 수 있습니다. 10k 샘플~80 M 샘플 범위에서 세그먼트 크기를 변경할 수 있어 400M 샘플 메모리를 최적으로 활용할 수 있습니다. 즉, 34,000 개가 넘는 세그먼트 메모리를 활용하여 분석할 수 있습니다. 히스토리 모드에서는 최대 400 M샘플의 세그먼트 메모리크기를 추가로 분석할 수 있습니다. 예를 들어 마스크 테스트, QuickMeas 기능 및 FFT를 이용해 추가 분석을 할 수 있습니다.








항상 높은 수준을 유지하는 샘플링 속도

샘플링 속도가 높은 오실로스코프는 신호 폴트와 중요한 이벤트를 더욱 잘 감지합니다. 직렬 프로토콜을 분석할 때처럼긴 획득 주기가 필요한 경우가 많습니다. 이 때 초당 최대 5Gsample의 샘플링 속도와 최대 80M sample의 메모리 크기를 자랑하는 RTM3000 오실로스코프를 사용해 보세요. 이 오실로스코프는 긴 시퀀스에서도 세부적인 부분까지 신호를 정확히 표시합니다.






오실로스코프

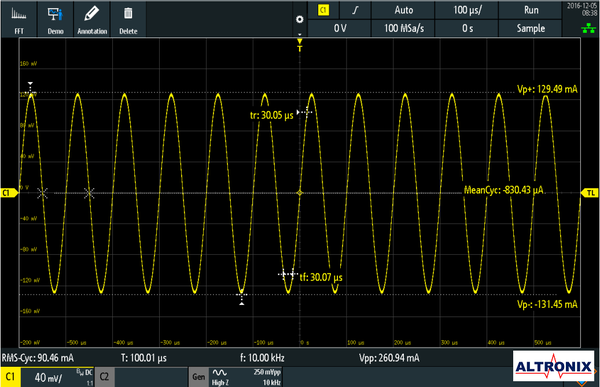

샘플링 속도가 초당 최대 5 G sample이고 메모리 크기가 최대 80 M sample인 RTM3000은 동급 최강의 오실로스코프입니다. 초당 64000번 이상의 파형 업데이트 속도는 신호 폴트를 안정적으로 포착합니다. QuickMeas, 마스크 테스트, FFT, 연산, 커서, 자동 측정(통계 기능 포함)과 같이 빠른 결과를 보여주는 다양한 기능들이 포함되어 있습니다.



로직 분석기

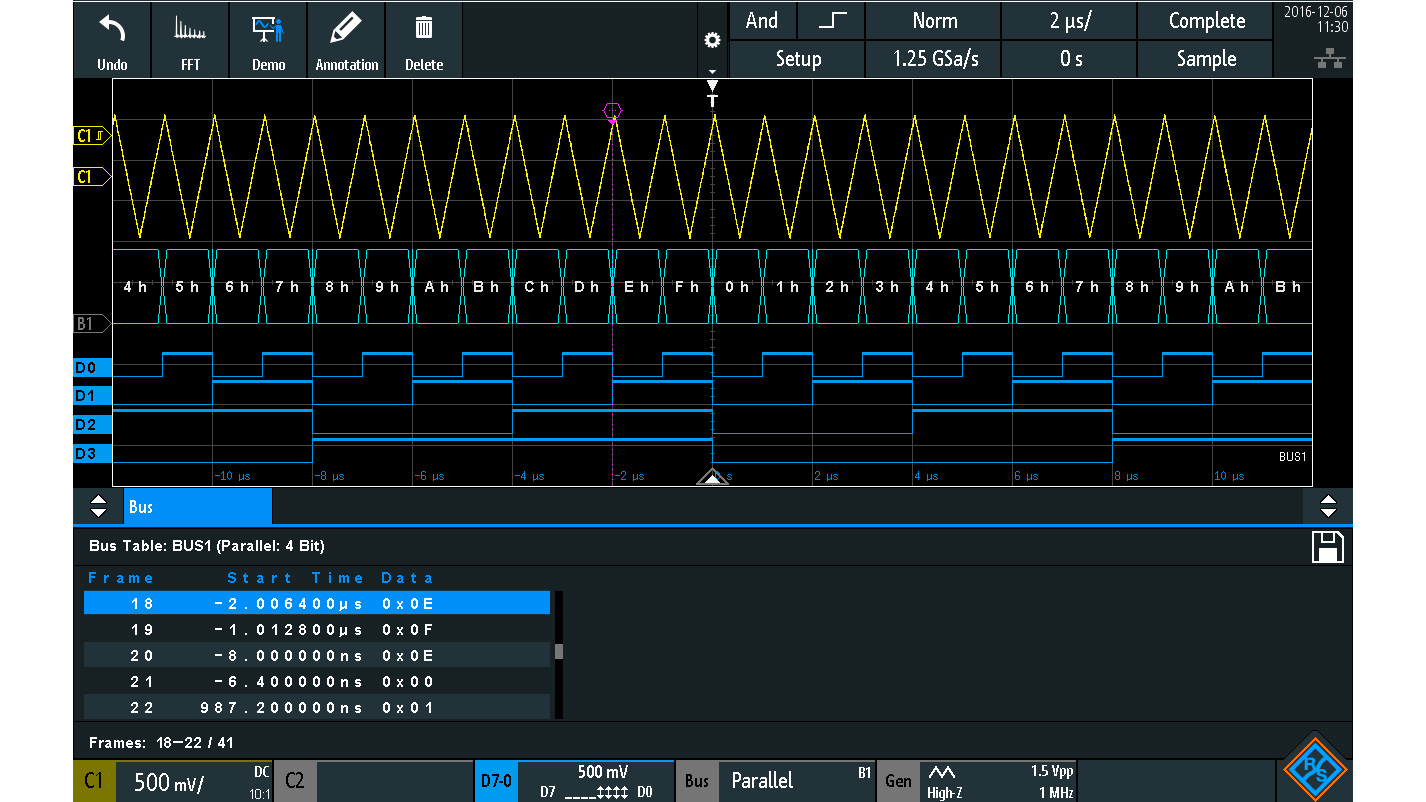

RTM-B1 옵션을 선택하면 RTM3000에 16개 디지털 채널이 추가되고 직관적 사용이 가능한 MSO로 변모하게 됩니다. 그 결과 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트 신호를 동기화 상태 및 시간 연관 상태로 포착 및 분석합니다. 예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력간의 지연 시간을 파악할수 있습니다.





프로토콜 분석기

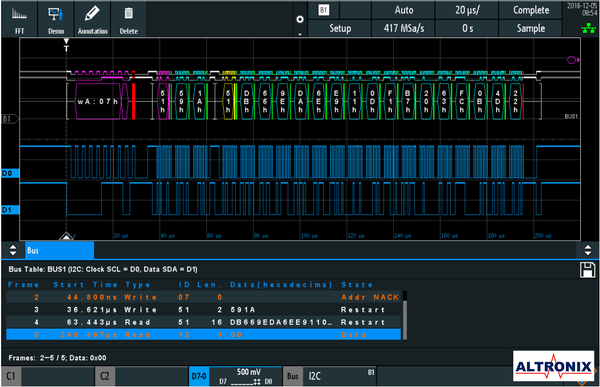

일반적으로 I2C, SPI, CAN/LIN과 같은 프로토콜은 통합된 회로 간에 제어 메시지를 전송합니다. 직렬 인터페이스의 프로토콜별 트리거 및 디코딩용으로 다양한 옵션을 제공합니다. 해당되는 이벤트와 데이터를 선택적으로 획득하고 분석할 수 있습니다. 하드웨어 기반의 구현으로 긴 신호의 획득(Acquisition)에도 끊김없는 부드러운 작동과 높은 업데이트 속도를 보장합니다. 이러한 특징은 다양한 패킷직렬 버스 신호를 포착하는 경우 특히 도움이 됩니다.



파형 및 패턴 발생기

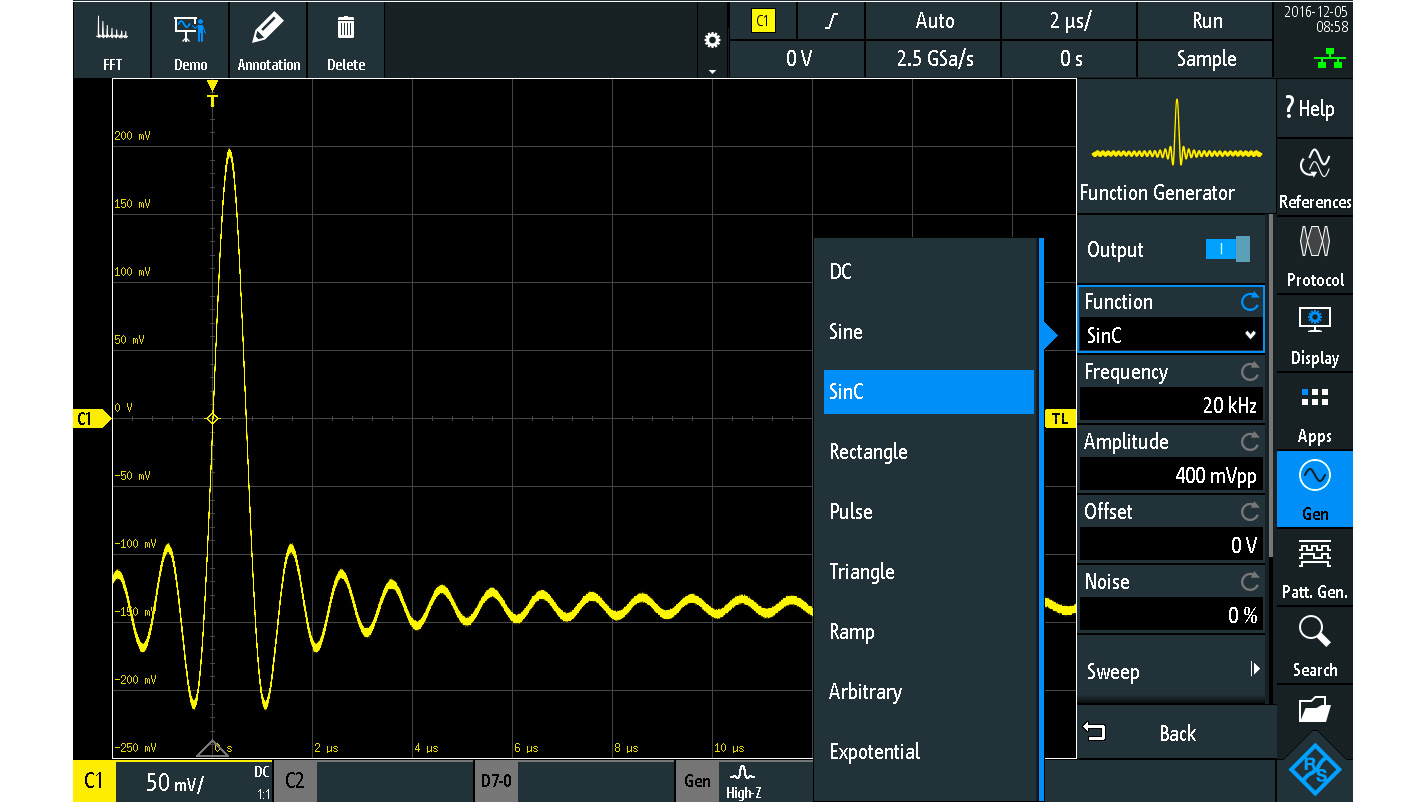

최대 50 Mbit/s의 파형과 패턴을 생성하는 통합 RTM-B6는 교육용 또는 하드웨어 개발시 원하는 파형을 구현하는 용도로 적합합니다. 이 기기는 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 임의의 파형과 4비트 신호 패턴을 출력합니다. 파형(Waveform)과 패턴은 CSV 파일에서 가져오거나 오실로스코프의 파형(Waveform)에서 복사할 수 있습니다. 또한 신호를 재생하기 전에 미리보기를 통해 신호가 올바른지 확인할 수 있습니다. I2C, SPI, UART, CAN/LIN 패턴과같은 사전 정의된 패턴을 사용할 수 있습니다.





디지털 볼트미터

RTM3000에는 동시 측정을 위해 채널별로 3자리 전압계(DVM)와 6자리 주파수 카운터가 탑재되어 있습니다. 측정 기능에는 DC, AC+DC(RMS) 및 AC(RMS)가 포함됩니다.





주파수 분석 모드

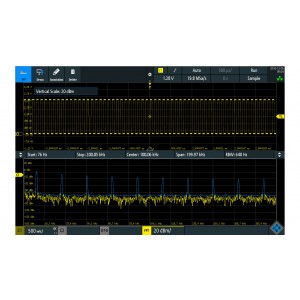

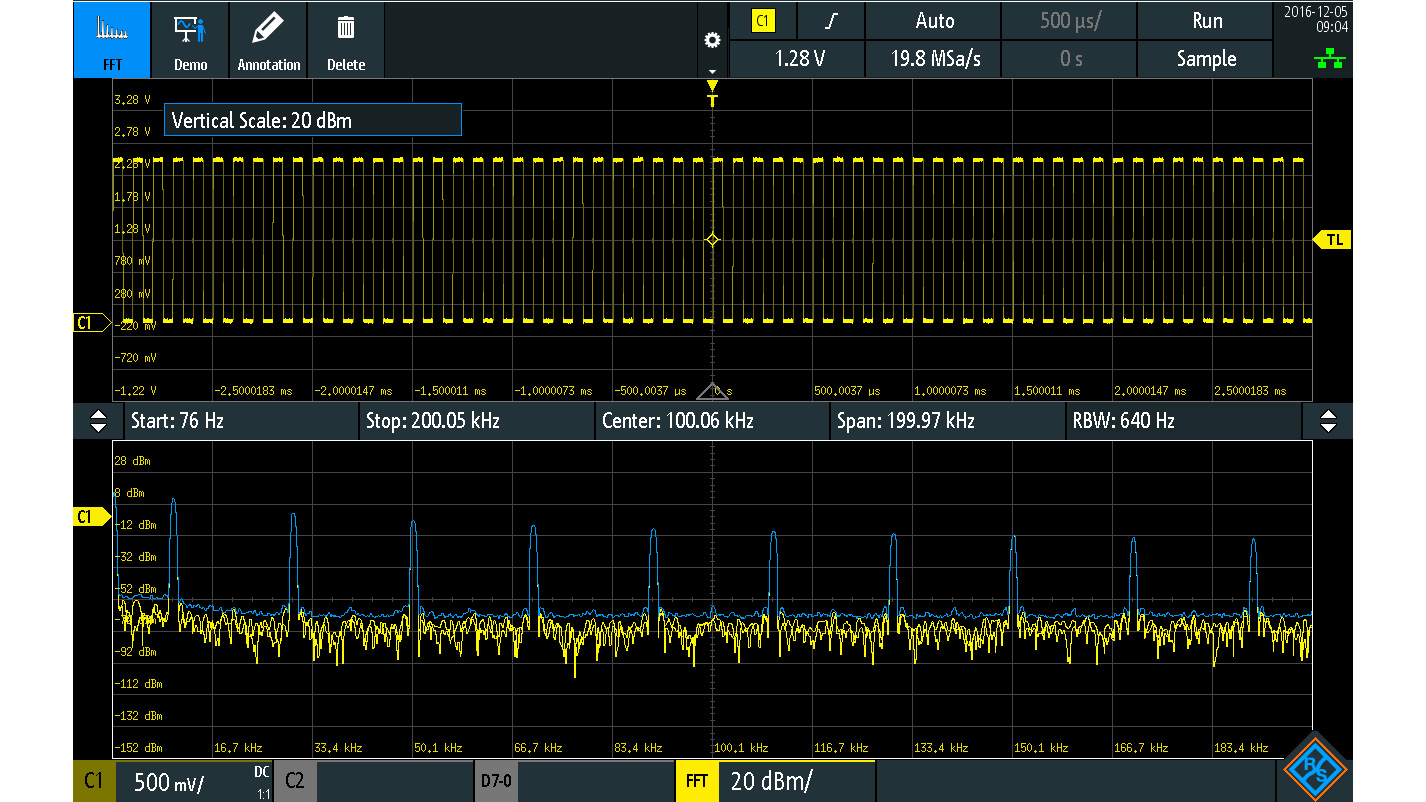

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운 경우가 많습니다. RTM3000의 FFT 기능은 한 번의 버튼 입력과 중앙 주파수 및 주파수 대역 입력만으로 활성화됩니다. RTM3000 오실로스코프는 고성능 FFT 기능 덕분에 최대 128k points까지 신호를 분석할 수 있습니다. 다른 유용한 도구로는 커서 측정, 주파수 도메인의 자동 설정 기능이 있습니다.





히스토리 및 세그먼트 메모리 모드

R&S®RTM-K15 히스토리 및 세그먼트 메모리 옵션을 선택하면 메모리가 40메가샘플에서 400메가샘플로 확장됩니다. 사용자가 이전의 획득내역을 스크롤하면서 탐색하고 프로토콜 디코딩, 로직 채널 등의 오실로스코프 기능을 이용해 데이터를 분석합니다. 직렬 프로토콜 및 펄스시퀀스는 실질적으로 끊김없이 기록됩니다.





마스크 테스트 모드

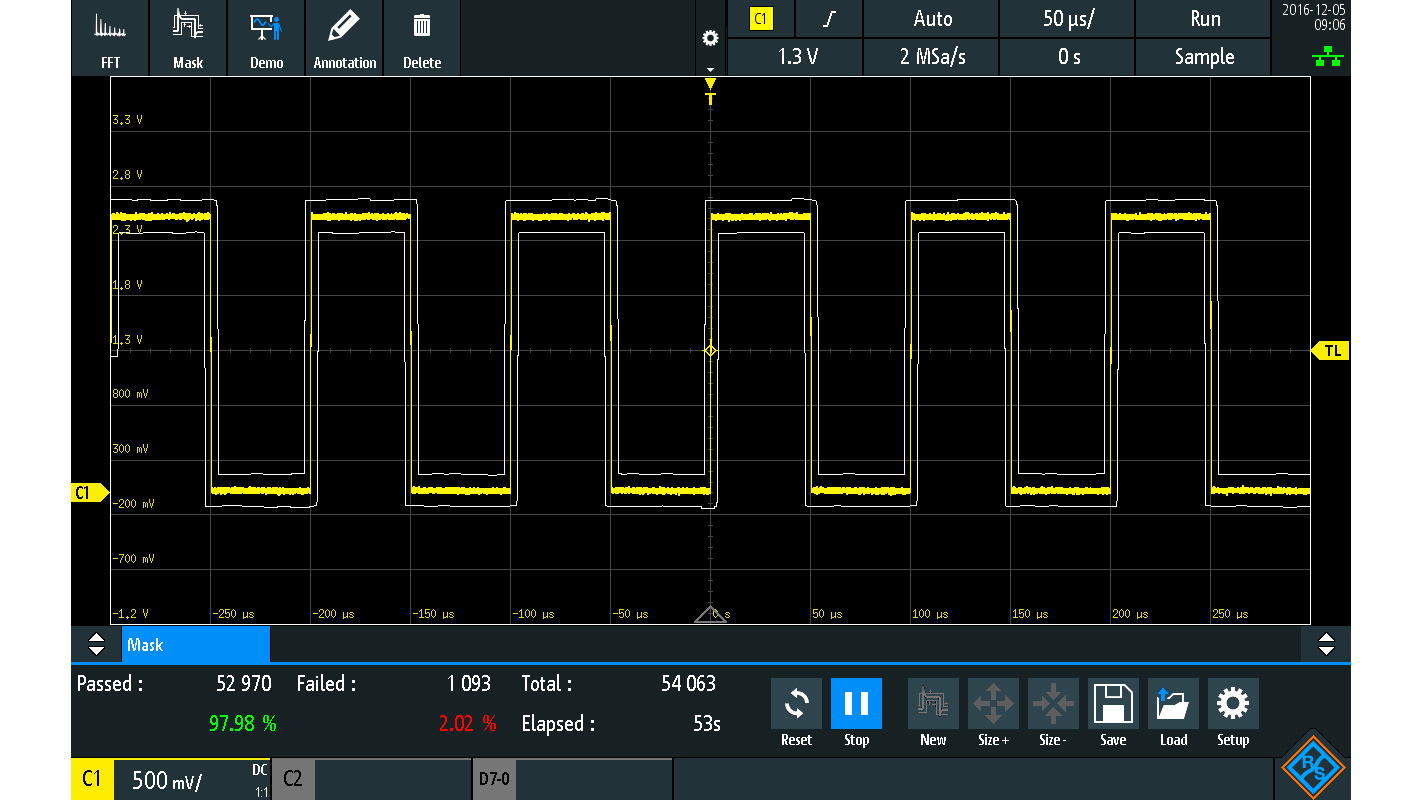

마스크 테스트에서는 특정 신호가 정해진 허용 범위에 있는지를 파악할 수 있습니다. 이 테스트는 마스크를 사용하여 통계에 기반한 '합격/불합격(pass/fail)' 분석으로 DUT의 품질과 안정성을 평가합니다. 비정상적인 신호나 예측하지 못한 결과는 즉시 확인됩니다. 마스크 위반이 발생되면 측정이 중단됩니다. 위반이 발생할 때마다 RTM3000의AUX-OUT 커넥터에서 펄스 출력이 생성될 수 있습니다. 이 펄스 출력을 통해 측정 설정에서 액션을 트리거할 수 있습니다.






주파수 응답 분석(BODE PLOT)

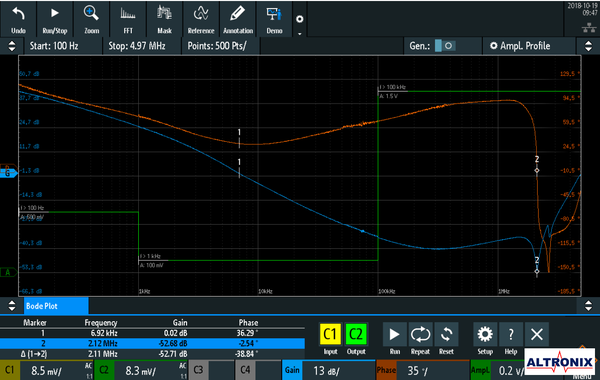

오실로스코프를 사용해 저주파수 응답 분석 수행 RTM-K36 주파수 응답 분석(Bode plot) 옵션을 사용하면 오실로스코프에서 저주파수 응답 분석을 쉽고 빠르게 수행할 수 있습니다. 이 옵션은 패시브 필터, 증폭 회로를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합니다. 스위치 모드 파워 서플라이의 경우 컨트롤 루프 응답 및 파워 서플라이 리젝션비를 측정합니다. 주파수 응답 분석 옵션은 오실로스코프에 내장된 파형 발생기를 사용하여 10 Hz ~ 25 MHz 범위의 자극 신호를 생성합니다. 오실로스코프는각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그 도표로 그립니다.




스펙트럼 분석: 시간과 주파수간의 상호작용 식별

빠르고 정밀한 분석

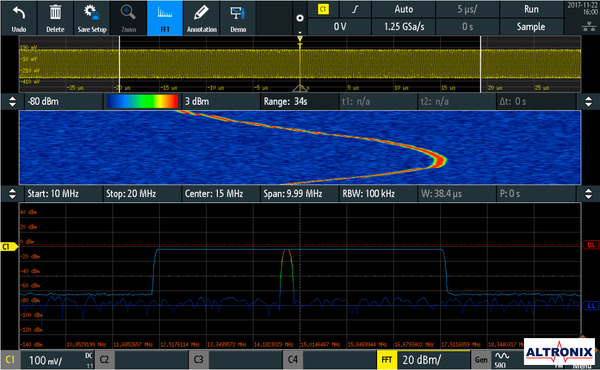

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운 경우가 많습니다. RTM-K37 스펙트럼 분석및 스펙트로그램 옵션은 이러한 에러를 신속하게 찾아냅니다. 스펙트럼 분석기에서처럼 중심 주파수, 분해능 대역폭과같은 매개변수를 측정 작업에 맞춰 변경할 수 있으며, 오실로스코프가 관련 시간 도메인 설정을 자동으로 선택합니다. 최적의 성능을 바탕으로 동급 오실로스코프 중에서 가장 빠른 다중 도메인 분석을 자랑합니다.
