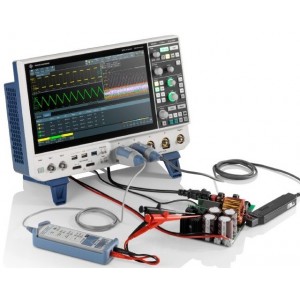

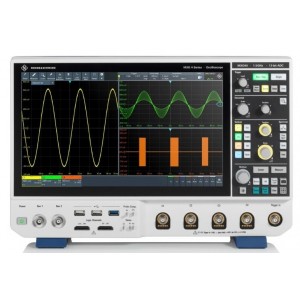

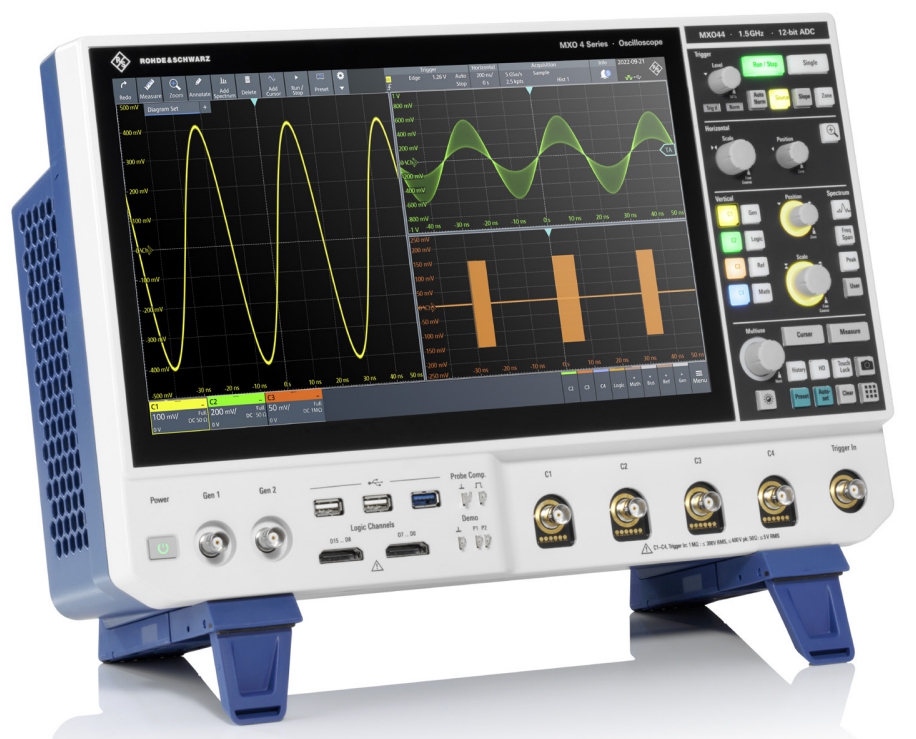

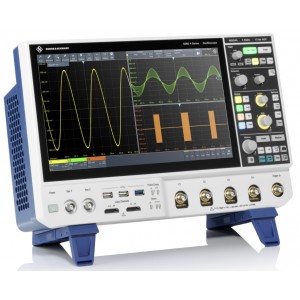

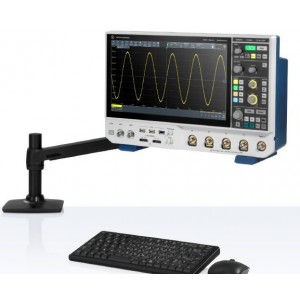

MXO 4 시리즈 오실로스코프

상품가격

전화문의

배송비

주문시 결제

상품 정보

상품 상세설명

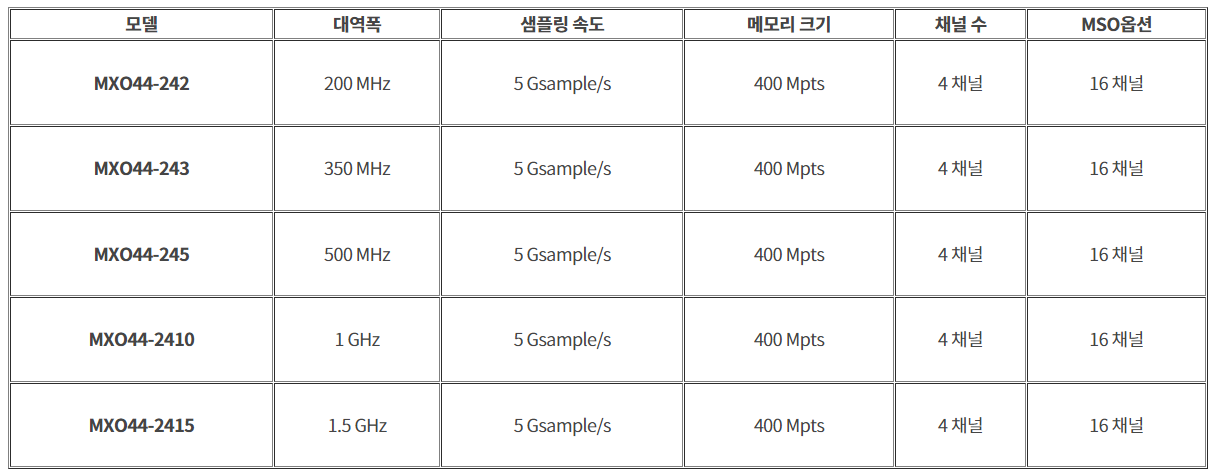

대역폭200, 350, 500 MHz, 1, 1.5 GHz
샘플링 속도5 Gsample/s
메모리 크기400 Mpoints
채널 수4 채널
디스플레이

13.3 인치 LC TFT 터치스크린


차 세 대  테 크 놀 로 지

M X O 4  시 리 즈   오 실 로 스 코 프

MXO4 시리즈는 지금까지의 성능과 가성비의 기준을 모두 뛰어넘는 차세대 오실로스코프입니다.
MXO4 시리즈가 제공하는 놀라운 엔지니어링 혁신은 사용자의 통찰력을 극대화합니다.
동급의 다른 제품을 뛰어넘는 MXO4 시리즈 오실로스코프는 누구라도 쉽고 간단하게 사용할수 있도록, 13.3" Full-HD 대형정전식 터치스크린과 직관적인 사용자인터 페이스를 지원합니다.





M X O 4가  제 공 하 는   최 고 의  성 능

► 초당 450만개  이상의  파형  측정  업데이트  속도를 지원하는  세계  최초의  오실로스코프

► 모든  샘플  레이트에서  적용되는  업계  선도적인 12비트 ADC

► 업계  최고  수준의 18비트  아키텍처

► 동급  장비  중  가장  빠르고  정확한  스펙트럼  분석

► 채널당 400 MPoint의  업계  최대  기본  메모리

► 21 ns에  불과한  업계  가장  빠른  트리거  재설정  시간

► 최신  디지털  트리거링  기술을  탑재한  동급  최초의 오실로스코프

► 업계  최고  수준의 1/10,000 div 트리거  민감도

► 1 ps 미만의  동급  최고  트리거  지터

► 듀얼  패스  프로토콜  분석  기능을  제공하는  최초의 오실로스코프

► SmartGrid 사용자  인터페이스를  제공하는  동급 최초의  오실로스코프











이상 신호의 신속한 탐지
비교 불가능한 업데이트

► 상용 제품 중 가장 빠른 초당 최대 450만 개 이상의 파형 획득 속도로 드물게 발생하는 이상 신호까지 즉시 표시

► 최고 90%에 달하는 실시간 신호 캡처 및 디스플레이로 신호의 모든 세부 정보를 즉시 확인

► MXO-EP 기반 프로세싱 ASIC으로 뛰어난 응답성의 대용량 메모리 구현 속도




세계 최고의 업데이트 속도

MXO 4 오실로스코프 프로세싱 경로에는 MXO-EP (Extreme Performance) 전용 ASIC이 구현되어 있습니다. MXO 4 오실로스코프는 최적화된 신호 처리로 뛰어난 업데이트 속도를 달성합니다. MXO 4만의 고유 아키텍처로 초당 최대 450만 개의 파형을 획득, 처리, 표시합니다.




자동 측정, FFT 또는 커서 측정 실행 중 사용 가능

MXO 4 오실로스코프는 FFT, 자동 측정, 마스크 측정 및 커서 측정이 진행중일 때에도 높은 업데이트 속도를 구현합니다. 또한, 분석을 수행할 때에도 대용량 획득 메모리를 포함한 ASIC 기반의 신호 프로세싱 경로가 유연한 워크플로우를 보장합니다.





간헐적 신호 오류의 신속하고 정확한 탐지

획득하는 파형이 증가할수록 결과에 대한 통계 신뢰도 또한 증가합니다. 높은 업데이트 속도는 신호 오류의 탐지와 디스플레이 가능성을 높이기 때문에 오류 신호가 분석에 포함될 확률이 높아집니다. MXO 4의 높은 업데이트 속도는 짧은 시간 동안 많은 파형 수를 기반으로 신뢰할 수 있는 통계 결과를 보여줍니다. 이는 전자 회로에 대한 빠른 이해를 위해 중요한 요소입니다.

정 확 한  신 호  파 악

최저 측정 노이즈및 최고의수직분해능



► 전체 샘플 레이트에서 손실 없이 12 bit ADC 수직 분해능

► 18 bit 아키텍처로 구현된 HD 모드

► 50 Ω (1 mV/div 설정)의 저노이즈

    - 104 mV (1 GHz 일반  모드에서)
    - 56 µV (500 MHz HD 모드, 14 비트에서)


► 최대 대역폭에서 최저 500 µV/div까지 수직 스케일링

► 500 µV/div에서 ±5 V의 업계 최고 가용 오프셋 범위

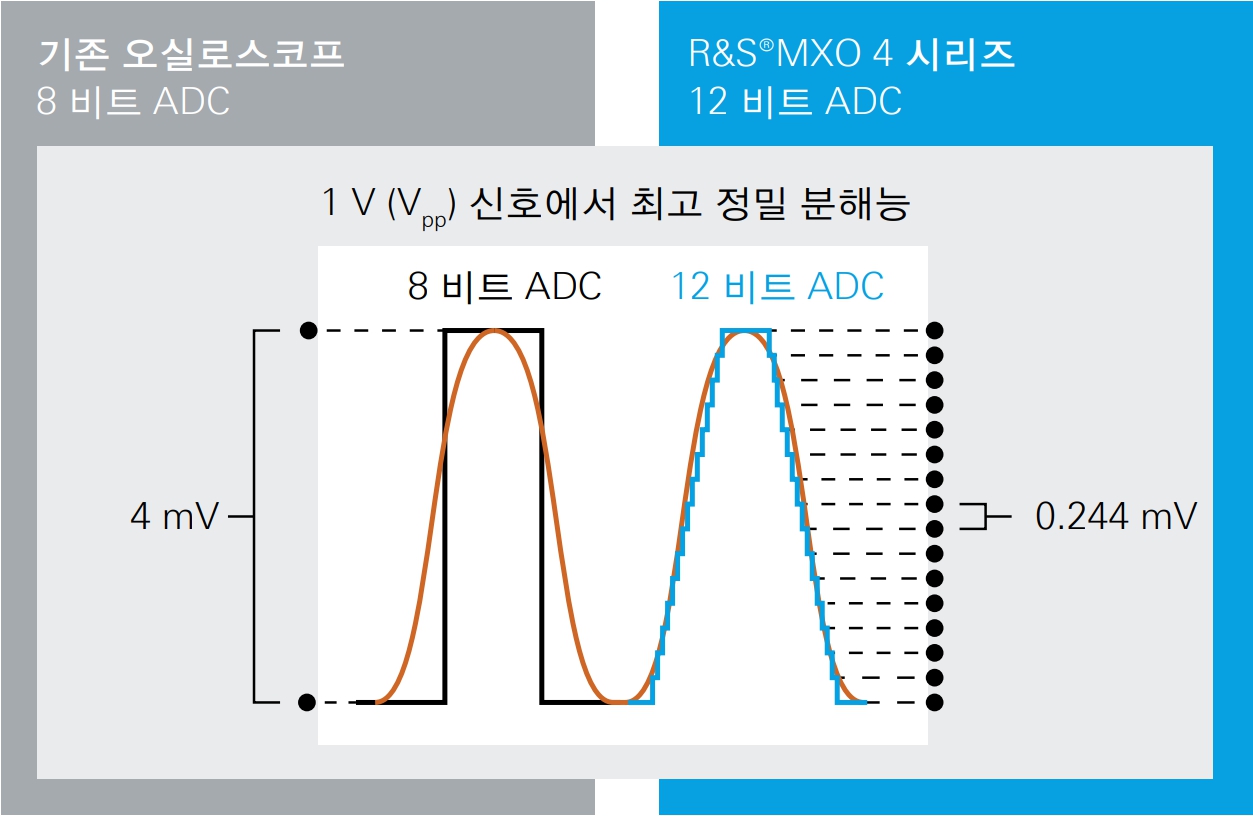

언제나 12 bit를 유지하는 ADC

MXO 4 시리즈 오실로스코프에는 12 bit A/D 컨버터 가 탑재되어 있습니다.
12 bit 수직 분해능은 4096 양자화 레벨로 정밀 수직 샘플링을 제공합니다.
이러한 성능은 8 bit ADC에 비해 16배 개선된 것입니다.
ADC는 가장 빠른 샘플 레이트에서도 언제나 12 bit 모드를 유지합니다.

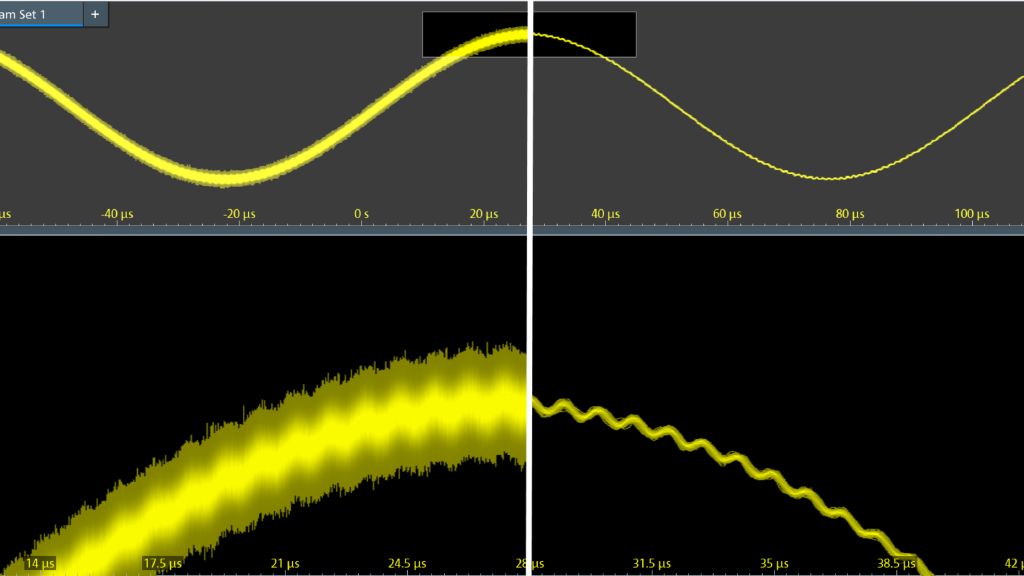

18 bit 아키텍처로구현된 HD 모드

빠른 속도를 위해 하드웨어로 구현된 HD 모드는 사용자가 대역폭과 분해능 bit 간 균형을  조절할  수  있으며  최대 18 bit  수직 분해능을 달성합니다.
이를 통해 노이즈에 가려졌던 신호 정보까지 자세히 파악하고 파형을 더욱 선명히 볼 수 있습니다.
MXO4 오실로스코프는 뛰어난 수직 분해능 뿐만 아니라 1 mV/div에서 22 µV AC (RMS)에 불과한 업계 최저 시스템 측정 노이즈만 발생하도록 설계되었습니다.

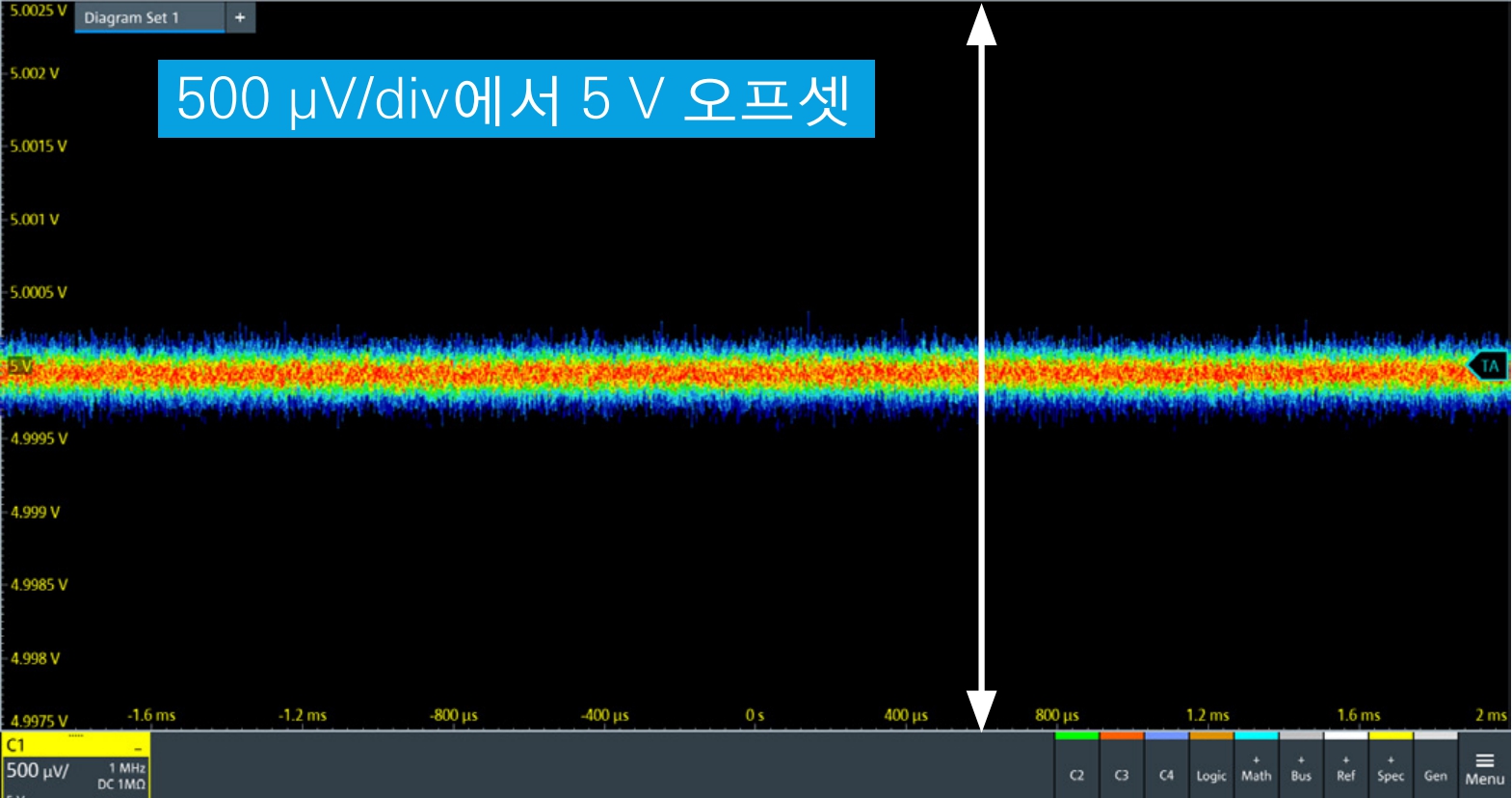

±5 V 오프셋범위에서 500 µV/div까지 수직분해능

MXO 4 시리즈 오실로스코프는 500 µV/div에 달하는 뛰어난 감도를 의도치 않은 대역폭 감소없이 제공합니다.
이 보다 높은 수직 스케일 감도에서 ±5 V의 오프셋으로 화면 가 운데에 신호를 쉽게 배치할 수 있습니다.
확장된 오프셋으로 고감도 수직 분해능을 사용할 수 있으므로 높은 ADC 비트와 낮은 노이즈를 제공합니다.




더 욱  길 어 진 긴  시 간 캡 처
최대 용량의 기본 메모리



► 채널당 400 MPoint의 업계 최대 용량 메모리 (옵션 800 Mpoint 인터리브)

► 기본 세그먼트 메모리(10,000 세그먼트, 옵션 1,000,000 세그먼트)

► 기본 히스토리 모드(10,000 획득, 옵션 1,000,000 획득)





모든 상황에 대비하는 대용량 메모리

대역폭과 샘플 레이트 다음으로, 다양한 문제해결 작업을 처리하는 성능을 결정하는 가장 중요한 특성은 메모리 용량입니다.
획득 메모리가 클수록 오실로스코프는 더 긴 시간 동안 캡처할 수 있습니다. 큰 메모리를 사용하는 오실로스코프는 더 느린 시간축 설정으로 지정 샘플 레이트와 대역폭을 유지할 수 있습니다.
전체 네 채널에서 동시에 400 Mpoint 획득 메모리를 기본적 으로 탑재한 MXO 4 시리즈 오실로스코프는 경쟁사 대비 최대 100배 더 큰 기본 메모리를 제공합니다.

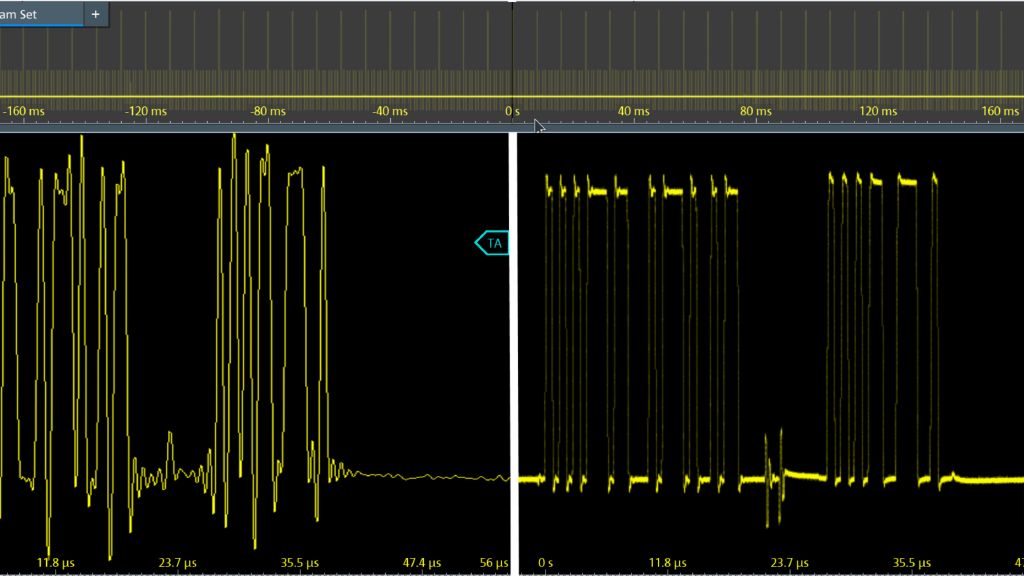

긴 시간 신호에 대한 높은 샘플링 레이트 유지

더 많은 시간 간격을 캡처하기 위해 오실로스코프 시간축을 조정한 적이 있습니까?
올바르지 않은 것 같은 신호 정보를 찾기 위해 Stop을 누르고 확대해 본 적이 있습니까?
그렇다면 메모리 용량이 작은 오실로스코프의 앨리어싱 문제를 경 험한 것입니다.
MXO4는 대용량 메모리로 최대 샘플 레이트에서 더 오래 캡처할 수 있습니다.





기본 세그먼트 메모리

비활성으로 구분된 신호를 캡처하려면 세그먼트 메모리를 사용하십시오.
예를 들어 레이저 펄스, 시리얼 버스 활동, RF 펄스가 있습니다.
MXO4 시리즈 오실로스코프는 세그먼트 메모리를 사용해 최대 1,000,000 세그먼트의 긴 관찰 기간 동안 신호 캡처가 가능합니다.





기본 히스토리 기능

이전에 캡처된 획득을 보려면 Stop을 누르고 히스토리 모드 를 사용하십시오.
히스토리 모드는 필요할 때 언제나 사용할 수 있는 기능입니다.
히스토리 모드에서는 시리얼 버스 디코 더, 마스크 테스트, 자동 측정을 포함한 모든 측정 및 분석 툴 을 사용할 수 있습니다.





추가 메모리가 필요한 경우

Power up/down 동작을 관찰하는 테스트 또는 긴 버스 이 벤트의 디코딩은 항상 더 긴 레코딩 시간을 요구합니다.
메모리 확장 옵션은 800 Mpoint(인터리브 2채널)을 최대 1,000,000 세그먼트와 최대 1,000,000 획득으로 설정합니다.













더 욱   정 밀 한   이 벤 트   분 리
고정밀 디지털 트리거



►    업계 최고 감도 트리거: 1/10,000 수직 분할

►    1 ps의 동급 최고 트리거 지터

►    < 21 ns의 세계 최단 트리거 재설정 시간

►    디지털 트리거 필터 조정 가능

►    사용자가 선택하는 히스테리시스






최신 디지털 트리거

MXO-EP ASIC에는 로데슈바르즈에서 특허를 취득한 디지 털 트리거 시스템이 탑재되어 있습니다.
디지털 트리거링은 기존 아날로그 트리거 아키텍처의 분할 경로와 반대로 측정 신호 및 트리거의 공통 경로를 의미합니다. 디지털 트리거는 다양한 이점을 제공합니다.





디지털 트리거 필터 조정 가능

트리거에서 최대 18 비트 HD 모드를 사용하여 측정 시스템 노이즈를 줄일 수 있습니다.
디지털 트리거 아키텍처에서는 디지털 로우패스 필터의 차단 주파수를 측정할 신호에 맞게 조정할 수 있습니다.
아날로그 트리거 회로가 있는 오실로 스코프와 달리, 트리거 신호 및 측정 신호에 대해 동일한 필터 설정을 사용할 수 있습니다.
그 결과, 예를 들어 필터링된 또는 필터링되지 않은 측정 신호를 동시에 캡처 및 표시하는 동안 트리거 신호의 노이즈를 억제할 수 있습니다.

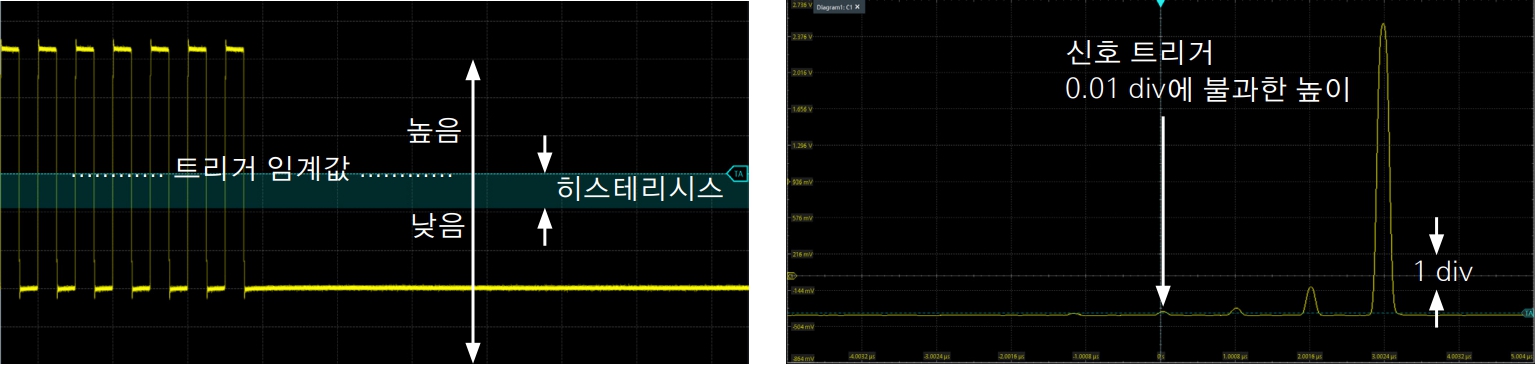

세계 최고 감도의 트리거

MXO4 시리즈 디지털 트리거는 기존 아날로그 트리거 아키텍처를 사용하는 모든 경쟁 제품에 비해 최대 10,000배 더 높은 감도를 제공합니다. 이러한 트리거링 감도는 큰 신 호가 존재할 때 탐지하기 어려운 작은 물리 계층의 이상 현 상을 분리하고 디버깅 및 문제해결을 빠르게 수행할 수 있습니다.





사용자가 선택하는 히스테리시스


자동 트리거 히스테리시스 설정을 사용하거나 값을 직접 입 력할 수 있습니다. 아날로그 트리거가 탑재된 오실로스코프 와 달리, MXO4 시리즈 사용자는 모든 트리거 히스테 리시스 설정에 액세스할 수 있습니다. 이를 통해 트리거 노 이즈 억제량 및 트리거 위치의 결정 등 더욱 유연하게 활용 이 가능합니다.











스 펙 트 럼   분 석
뛰어난 RF 측정기능



► 우수한 RF 스펙트럼

► 전용 RF 컨트롤

► RF/타임 도메인 뷰를 위한 독립 제어

► 주파수와 시간 간 상관관계를 간단히 분석할 수 있는 Gated 스펙트럼





측정을 통한 RF 분석

MXO4 시리즈 오실로스코프는 빠르고 강력한 분석 기능을 구현하기 위해 초기 단계부터 스펙트럼 분석 기능을 함께 설계했습니다. MXO4 시리즈  오실로스코프는 45,000 FFT/s 에  달하는 상용 제품 중 최고의 스펙트럼 획득 속도를 제공합니다. 이를 통해 EMI 디버깅과 같은, 간섭 스펙트럼 이벤트를 쉽게 캡처, 측정할 수 있습니다. 우수한 RF 특성이 뛰어난 스펙트럼 성능과 동기화된 시간 도메인 화면 간 균형을 조절해줍니다.

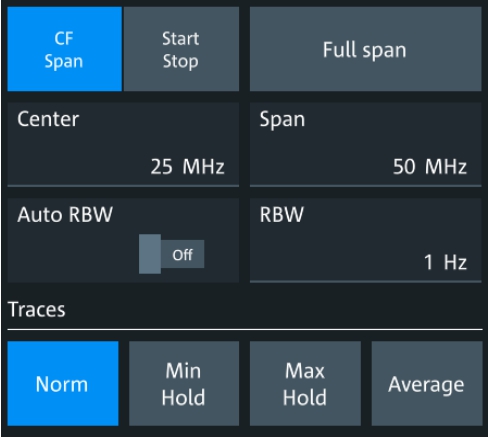

손쉬운 주파수 분석설정

일반적인 파라미터(중심 주파수, 스팬, RBW(분해능 대역 폭))를 입력하여 MXO4의 스펙트럼 분석 기능을 설정 할 수 있습니다.
스펙트럼 설정은 타임 도메인 설정과 독립 되어 있지만 타임 도메인과 주파수 도메인은 시간 상관관계 입니다.

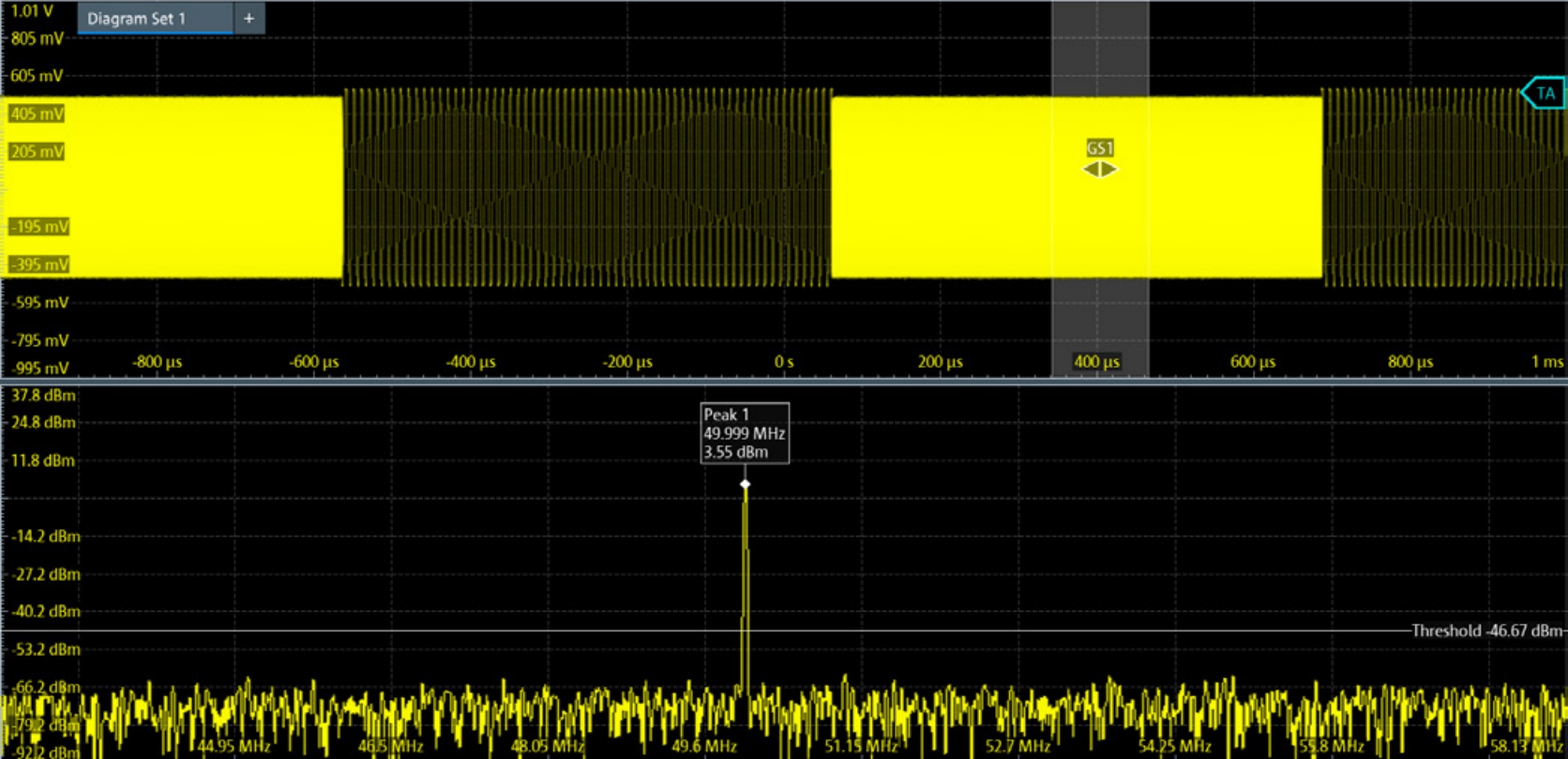

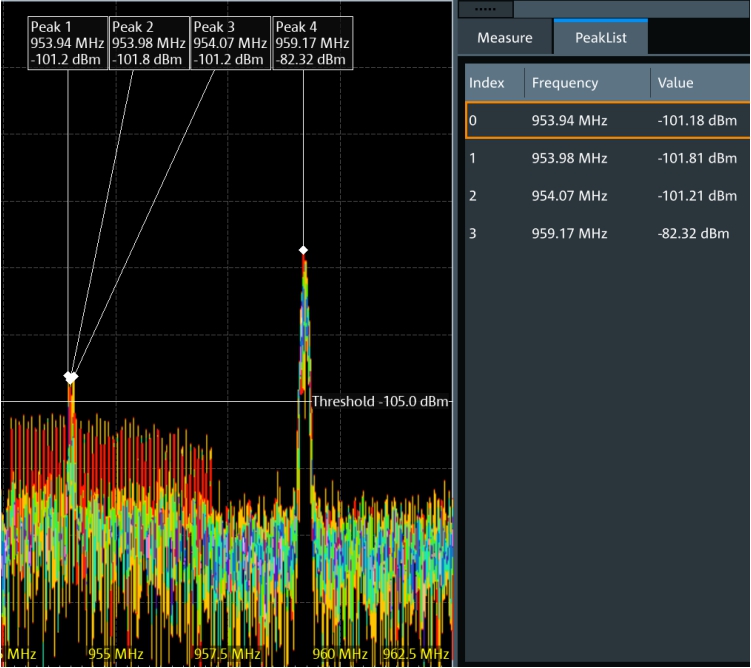

자동 Peak List 및 Max./Min. Hold 측정


로데슈바르즈는 스펙트럼 측정 시 추가 도구의 필요성을 이 해하고 있습니다.
MXO4에 Max. 및 Min. Hold, Peak List 등의 고급 스펙트럼 분석 기능을 기본 탑재한 것도 이 러한 이유 때문입니다.
이러한 기능으로 주파수 신호를 쉽 게 탐색하고 스펙트럼 다이어그램을 빠르게 이해할 수 있습니다.






다 양 한  용 도
각각의 용도로 손쉽게 전환



유연한 오실로스코프


추가 테스트 기능이 필요하십니까? 귀하의 필요에 부합하는 애플리케이션 소프트웨어와 프로브로 MXO4 시리즈 오실로스코프를 맞춤 구성하십시오.




추가 로직 채널이 필요한 경우

MXO4-B1 MSO 옵션으로 16개  디지털  채널을  추가하 십시오. 디지털  채널과  아날로그  채널  사이에서  타협해야 하는  일부  타사  오실로스코프와  달리, MXO4 시리즈 로직  채널은  전체  아날로그  채널과  동시에  사용할  수  있습 니다. 디지털  채널을  사용하려면 MXO4-B1 프로브를 MXO 4에  연결하기만  하면  됩니다.


설정 가능한 파형 발생이 필요한 경우

MXO4-B6 파형  발생  옵션을  사용하면 2 채널  일체형 100 MHz 임의  파형  발생기를  추가할  수  있습니다.
오실로스 코프에서  캡처된  파형은  신호발생기로  리플레이할  수  있으며, 노이즈가  추가된  최악의  시나리오에서의  성능을  측정하여  시스템  허용오차를  확인할  수  있습니다.
다양한  가용  파 형  중에서  선택하거나  임의 파형을  로드하십시오.





선택 가능한 다양한 호환 프로브

로데슈바르즈는 광범위한 전류 및 전압 프로브를 제공합니다.
MXO4 시리즈 오실로스코프 채널의 전체 입력에 로데슈바르즈 액티브 프로브용 로데슈바르즈 프로브 인터페 이스 접속 장치가 포함되어 있습니다.
이 외에도 다양한 타사 프로브도 호환 가능합니다.











E M I  디 버 깅

주파수도 메인에서 손쉽게 탐색

MXO4 스펙트럼  기능은  스펙트럼  분석기와  유사 한  인터페이스로  사용할  수  있습니다.
스펙트럼  셋업  대화 상자에는  시작  및  정지  주파수, 분해능  대역폭  등의  기본 스펙트럼  분석기  컨트롤이  있습니다.
스펙트럼  모드에서 MXO 4의  시간  도메인  설정은  영향을  받지  않습니다. 따라서  주파수  도메인에서  탐색을  쉽게  수행할  수  있습니다.
MXO4 시리즈의  대역폭은  제품의  최대 FFT 캡처  대역 폭에  해당하기  때문에 0 Hz부터 1.5 GHz까지  테스트  기기의 모든  방사  신호를  빠르고  간단히  확인할  수  있습니다.




시간과 주파수 간 상관관계 분석을 위한 Gated 스펙트럼

Gated 스펙트럼 기능을 사용하면 스펙트럼 분석을 캡처된 시간 도메인 신호의 사용자 정의 구간으로 제한할 수 있습니다. 과도한 스펙트럼 방출과 신호 내 해당 지속시간 간 상관관계를 확인할 수 있습니다. 스위치 모드 전원공급장치의 고속 스위 칭 엣지 또는 버스 인터페이스의 데이터 전송과 불요 방출 간 상관관계 확인 등이 일반적인 측정의 예입니다. 엔지니어는 문 제를 식별하고 스펙트럼 방출의 레벨 변화를 관찰하면서 캐패시터 차단, 상승/하강 신호 감소와 같은 다른 해결방법의 효과 를 쉽게 확인할 수 있습니다.





올바른 프로브를 이용한 올바른 셋업

로데슈바르즈는 임베디드 설계의 EMI 디버깅에 특히 유용 한 초소형 HZ-15 니어필드 프로브 세트를 제공합니다. 이 세트에서 가장 작은 프로브를 사용하면 싱글 회로 라인 에서 근거리 방출 신호를 캡처할 수 있습니다.
HZ-15 는 30 MHz ~ 3 GHz의 주파수 대역을 지원합니다. 감도를 낮출 경우 30 MHz 미만에서도 사용할 수 있습니다.
옵션인 HZ-16 Preamplifier는 더 높은 감도가 필요한 경우 100 kHz ~ 3 GHz 주파수 대역에서 20 dB 게인을 제공합니다.

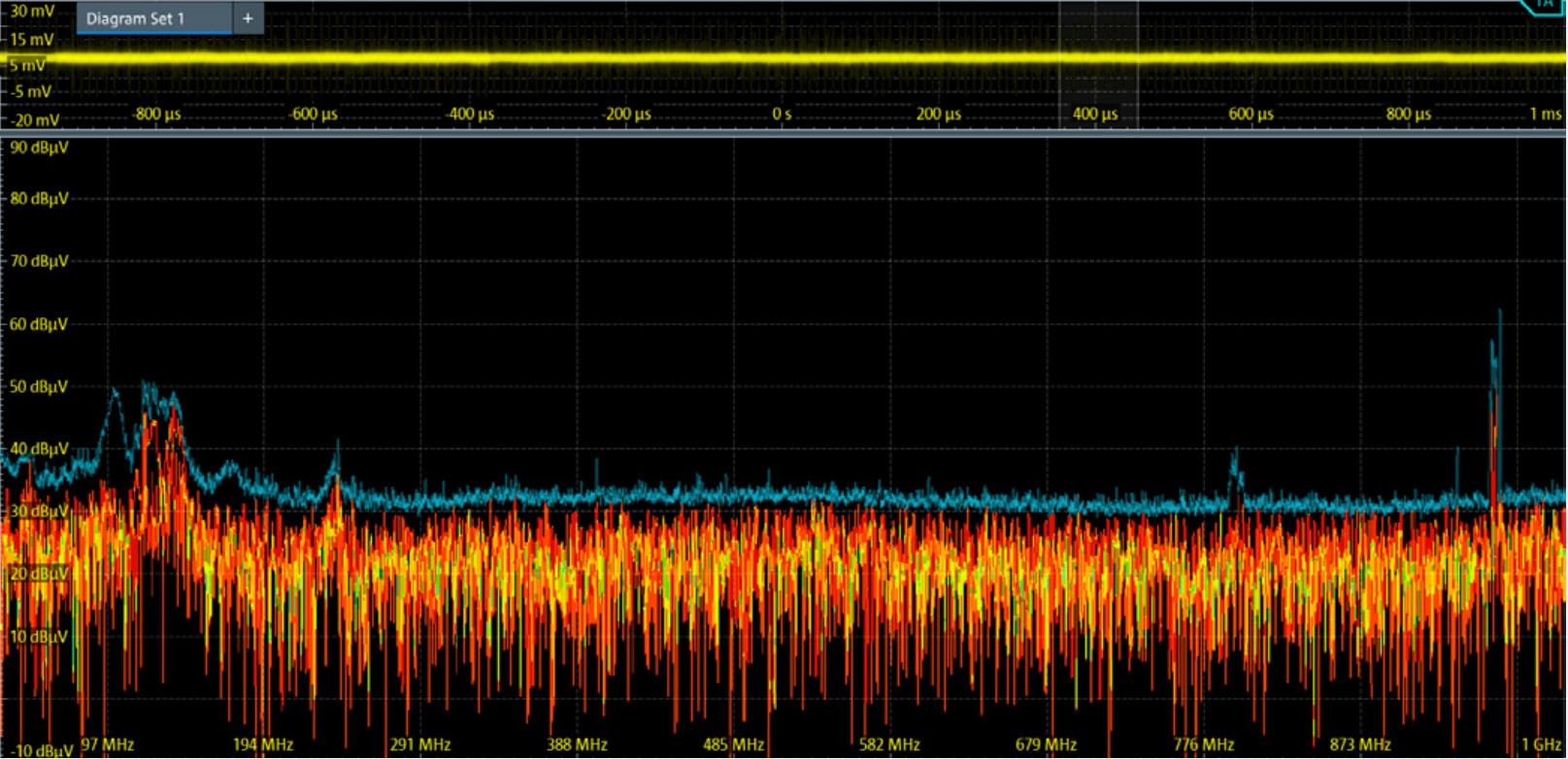

스퓨리어스 스펙트럼 이벤트를 위한 초고속 스펙트럼 획득

MXO 4 시리즈  아키텍처는  강력한 ASIC 기능을  활용 하여  빠르고  응답성  높은  스펙트럼  캡처를  제공할  수  있도 록  하드웨어와  소프트웨어에  최적화되어  있습니다. 이러 한  기능은  획득  시  블라인드  타임으로  인해  찾을  수  없는  무 작위  스퓨리어스  방출을  탐지하는  데  중요합니다. 스펙트 럼  분석  기능에  포함된 Max. Hold, Min. Hold, 평균  산술  기 능으로  테스트  중  발생하는  스펙트럼  이벤트를  추적할  수 있습니다. 이러한  기능은  중요한  테스트  리시버  기능이며, MXO4 시리즈  스펙트럼  기능에  기본적으로  탑재됩니다.




로 직  분 석

기본 제공되는 로직 분석 기능


모든 MXO4 시리즈 오실로스코프에는 MXO4-B1 MSO 하드웨어가 탑재되어 있습니다. MSO 옵션은 16개 디 지털 채널을 사용하기 위해 필요한 로직 프로브를 제공합니다.




빠른 샘플 레이트 및 대용량 메모리로 더 자세한 신호 정보확인

MXO4 시리즈  오실로스코프는 5 Gsample/s의 샘플링 레이트로 전체 디지털 채널에 대해 200 ps의 높은 시간 분해능을 제공합니다.
이 샘플링 레이트는 채널당 400 Mpoint의 전체 메모리 크기에서 지원됩니다.
MSO 옵션은 좁은 글리치 또는 특정 패턴 조합과 같은 중요한 이벤트를 탐지하는 포괄적인 트리거 기능을 제공합니다.

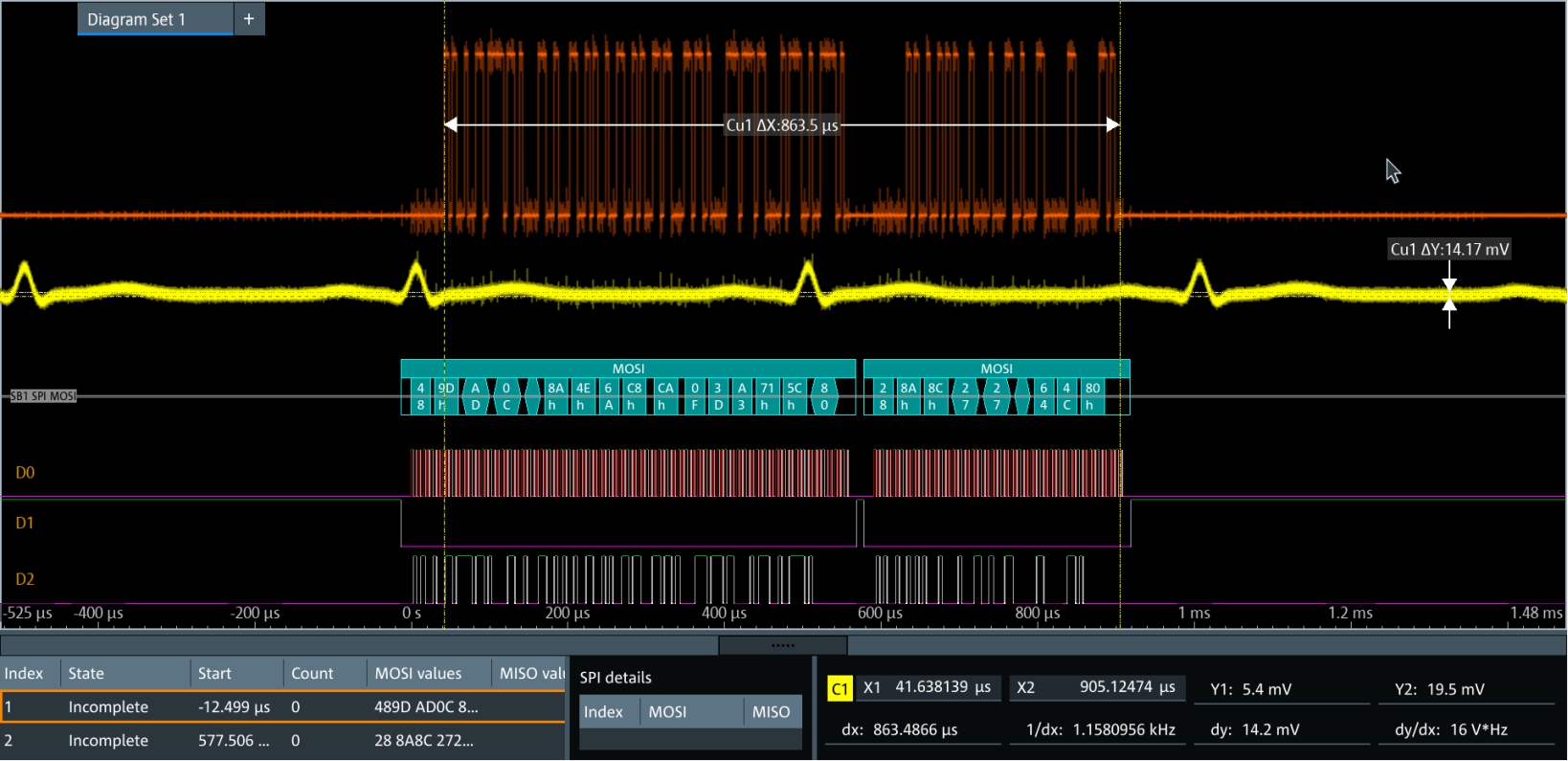

디지털 채널을 이용한 저속 시리얼 버스 분석

최근에는 단일 기기에 고속 인터페이스를 저속 컨트롤 또는 프로그래밍 버스와 결합하는 경우가 많습니다.

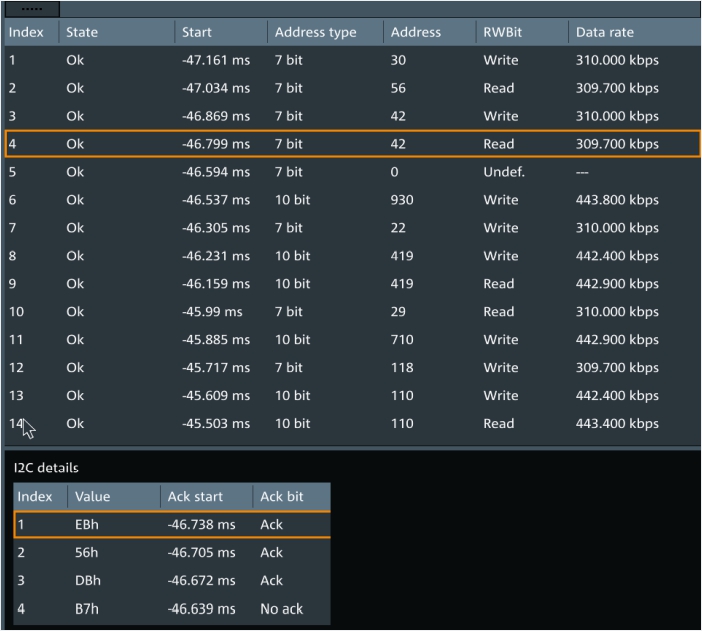

적절한 프로토 콜 옵션이 있는 SPI, I2C등의 저속 시리얼 프로토콜을 트리거 및 디코딩을 위해 MXO4-B1 옵션의 디지털 채널을 사용 할 수 있습니다.
디코드테이블 및 검색과 같은 아날로그 채널을 위한 모든 프로토콜 분석 도구는 디지털 채널에서도 사용할 수 있습니다.
특정 이벤트 분석에 집중하려면 시작, 주소, 데이터와 같은 프로토콜 세부정보를 트리거하십시오.





직 렬  버 스  분 석

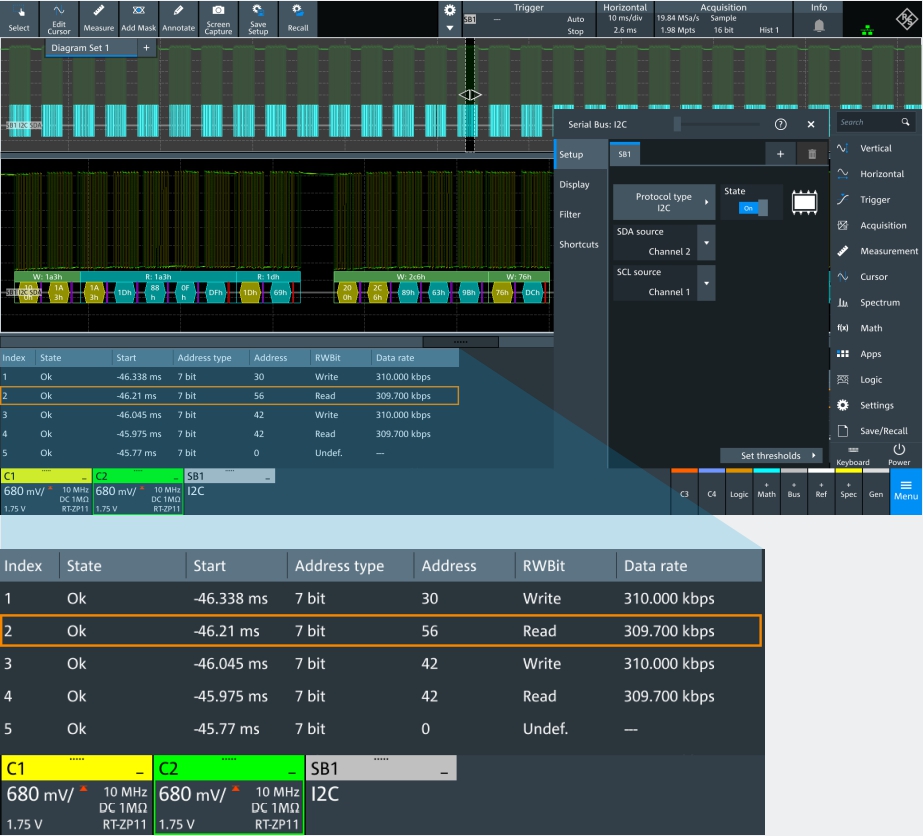

이중 경로 프로토콜 분석


MXO4 시리즈는 프로토콜 분석의 혁신적인 경험을 제공합니다. 일반적으로 프로토콜 패킷을 획득하기 위해서는 오실로스코프의 다른 부분과 동일한 샘플 레이트로 획득해야 합니다. 이중 경로 프로토콜 분석에서 사용자가 파형 경로에 대한 기기 샘플 레이트를 설정하면 오실로스코프는 자동으로 디코딩 경로에 대해 다른 내부 분리 샘플 레이트를 사용합니다. 매우 낮은 샘플 레이트에서도 프로토콜 데이터가 올바르게 디코딩 됩니다. 하지만, 다른 오실로스코프에서는 신호 샘플 수가 부족하고 디코딩이 불가해집니다.

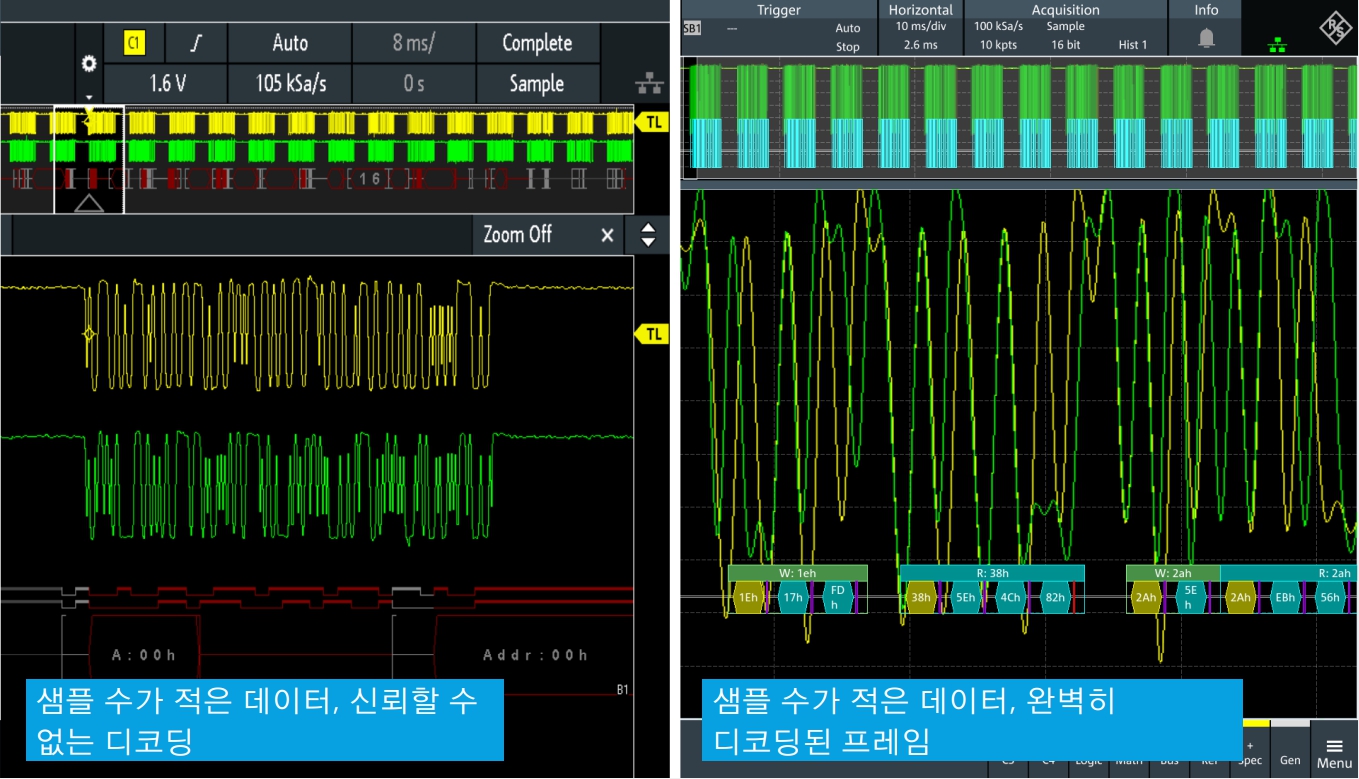

대용량 데이터로 더 많은 패킷 캡처

장시간 캡처가 필요하십니까? 대용량 메모리를 사용하여 더 많은 패킷을 캡처할 수 있습니다. MXO4 시리즈는 최 대 800 Mpoint의 메모리 크기로 원인과 결과의 시간차가 클 경우 장시간 캡처를 수행할 수 있습니다. 전체 캡처에서 신 호 정보와 패킷 성분 간 시간 상관관계가 설정되어 빠른 디 버그를 수행할 수 있게 됩니다.




개별 화면 설정

디코딩된 레이어는 세로 및 가로 컨트롤 노브를 사용하거나 터치스크린에서 손가락을 사용해 축소 또는 확대합니다. 선호 하는 화면을 표시하려면 SmartGrid 기능을 사용해 화면에 표시된 창을 재배열하십시오. 디코딩된 버스를 캡처된 신호 에 중첩하고/또는 별도 창에 표시할 수 있습니다.




전 력 분 석

최대 18 bit 분해능으로 전력 신호의 상세 정보 확인


예를 들어 MOSFET에 대한 RDS을 검증하는 경우와 같이 전력 측정 시 매우 동적인 신호에서는 아주 작은 신호 정보도 중요한 의미가 있습니다.
MXO4 시리즈 오실로스코프의 HD 모드에서는 이전에 볼 수 없었던 신호 정보를 확인 및 측정할 수 있도록 수직 분해능을  최대 18bit까지 높여줍니다.
이 오실로스코프는 또한 조절 가능한 디지털 필터를 제공해 노이즈 억제가 가능하므로 더 많은 신호 정보로 파형을 더욱 선명하게 표시합니다.

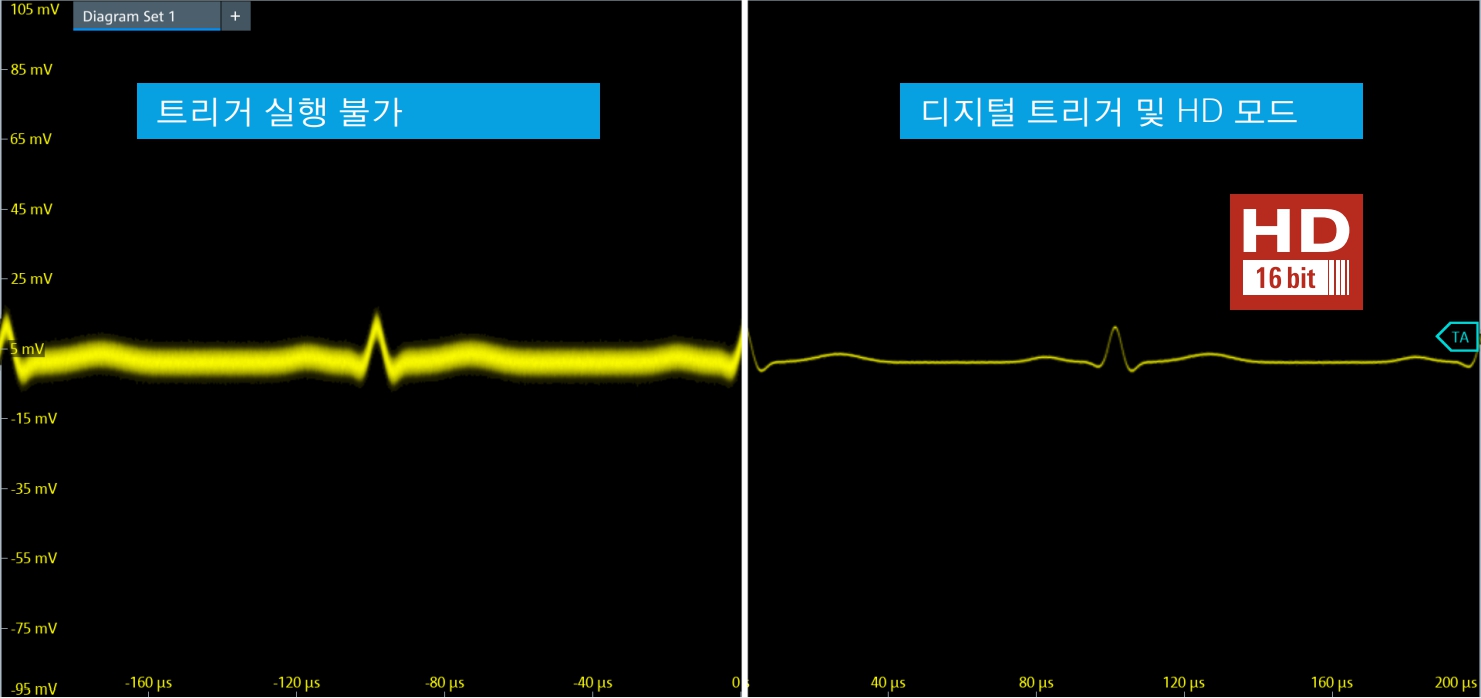

디지털 트리거로 디버깅 기능 개선

최대 18 bit 수직 분해능의 디지털 트리거 아키텍처에서는 샘플 중 극도로 작은 수직 변동에서도 트리거링이 가능합니다.
예를 들어 노이즈에 트리거링하는 오류를 방지하는 경 우, 0.0001 div의 트리거 감도와 각각 다른 트리거 요구사항을 고려한 조절이 필요할 수 있습니다.
또한 디지털 트리거 를 사용하여 트리거 경로에 대해서만 차단 주파수를 적용하 는 동시에 원본 파형은 보기 및 측정용으로 유지할 수 있습니다.





최대 용량 메모리로 빠른 샘플 레이트 유지

전원 공급 장치의 시작, 종료 또는 과도현상을 분석하려면 높은 샘플 레이트와 긴 기록 시간이 필요합니다.
동급 최고 인 최대 800 Mpoint 메모리의 MXO4 시리즈 오실로스 코프는 장시간 레코딩이 가능한 동시에 최고 5 Gsample/s의

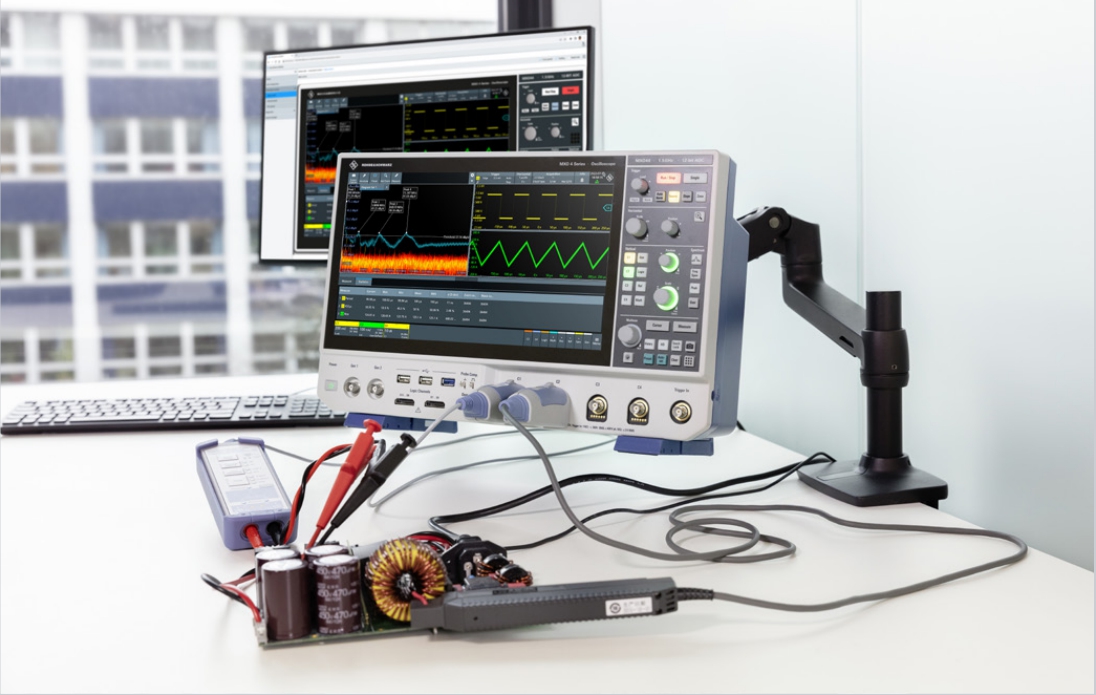

다양한 프로브 포트 폴리오: 고전압 및 전류 프로브

로데슈바르즈의 고전압 프로브 포트폴리오에는 최대 6000 V (피크) 전압용 액티브 디퍼런셜 프로브가 포함되어 있습니다.
이러한 프로브는 넓은 주파수 범위에서도 우수한 공통 모드 제거비를 보장합니다.
로데슈바르즈 전류 프로브를 사용하면 DC 및 AC 전류를 간섭없이 정확하게 측정할 수 있습니다.
최대 120 MHz 대역폭으로 1 mA ~ 2000 A 범위의 전류를 측정할 수 있는 다양한 모델을 사용할 수 있습니다.












주 파 수  응 답  분 석

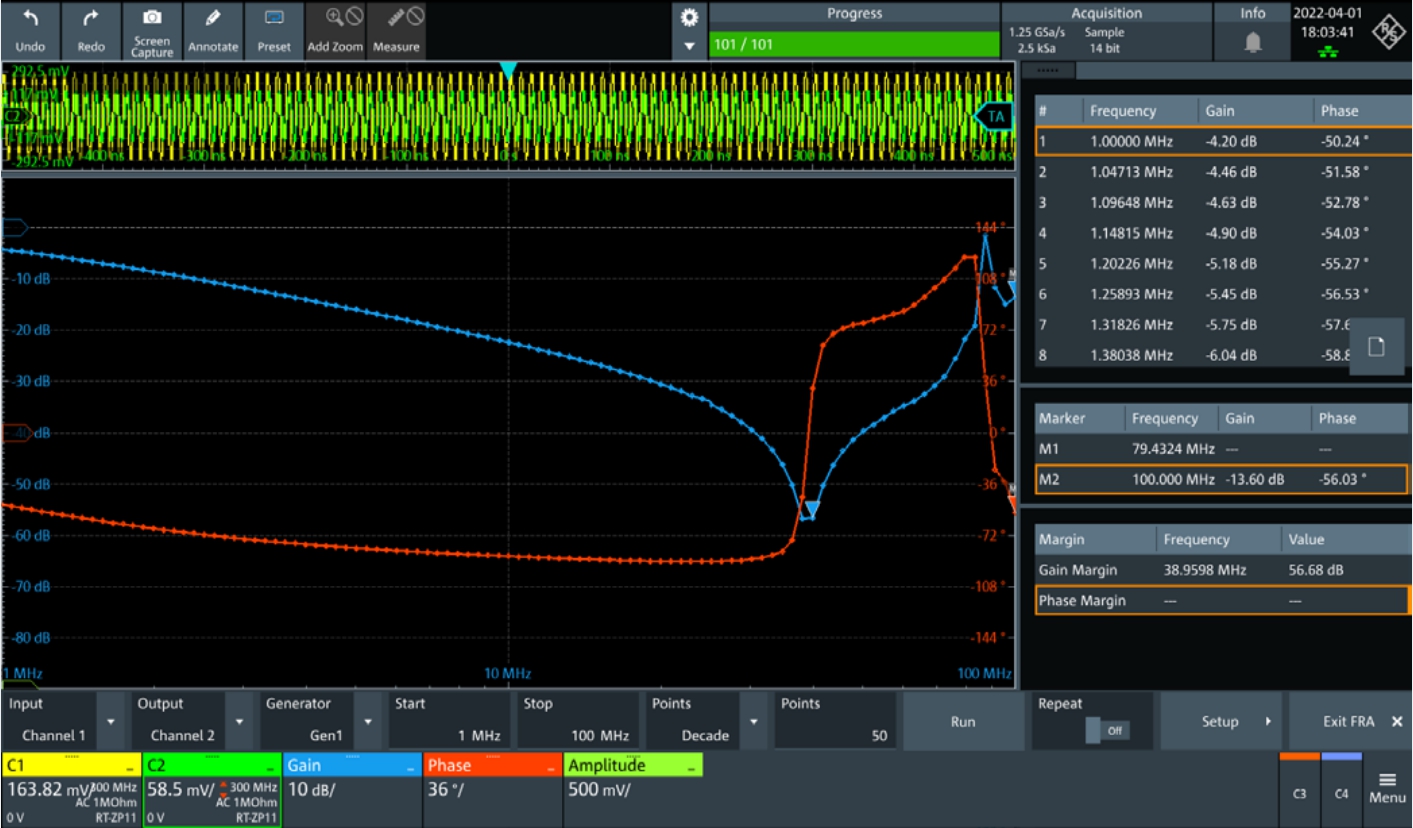

MXO4 시리즈에서 Bode plot 그리기


저주파 응답 분석 수행


MXO4-K36 FRA(Frequency Response Analysis) 옵션 을 사용하면 오실로스코프에서 저주파 응답 분석을 쉽고 빠 르게 수행할 수 있습니다.
이 옵션은 패시브 필터, 증폭 회로 를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합 니다.
스위치 모드 전원공급장치의 경우 CLR(Control Loop Response)과 PSRR(Power Supply Rejection Ratio)을 측정 합니다.
FRA 옵션은 오실로스코프에 내장된 파형 발생기를 사용하 여 10 Hz ~ 100 MHz 범위의 자극 신호를 생성합니다.
오실로스코프는 각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그도표로 그립니다.






특징 및 기능

진폭 프로파일
MXO4-K36은 발생기의 진폭 출력 레벨에 대해 사용자 가 구성할 수 있는 프로파일을 제공합니다. 그러므로 CLR 및 PSRR 측정을 수행할 때 다른 주파수 범위에서 SNR(신호대 잡음비)을 개선할 수 있습니다. 또한 사용자는 발생기 설정 에 대한 룩업 테이블을 로드할 수 있습니다.

분해능 개선 및 마커 지원
필요한 분해능 및 스윕 시간을 조정하기 위한 Decade 별 포 인트를 사용자가 구성할 수 있습니다. 마커는 표와 함께 트 레이스에 사용하여 해당 좌표를 표시할 수 있습니다. 사용자 는 자동 배치 기능으로 위상 및 게인 마진을 쉽게 확인할 수 있습니다.

타임 도메인 동시 표시
타임 도메인 및 주파수 도메인 화면을 함께 표시할 수 있어 주입된 신호가 왜곡을 일으켜 측정 오류로 이어지는지 여부 를 모니터링할 수 있습니다.
이러한 영향은 Bode plot만으로 는 확인하기 어렵습니다.
오실로스코프의 시간 도메인 창을 사용하는 것은 진폭 프로파일을 최적 레벨로 조정하는 좋은 방법입니다.

측정표
측정 결과표에는 주파수, 게인, 위상 편이로 구성된 각 측정 포인트에 대한 정보가 포함됩니다. 마커와 표를 사용하면 선택한 정보를 상호대화식으로 표시할 수 있습니다.
리포트 작성을 위해 스크린샷, 표 결과 또는 두 가지 결과를 모두 USB 기기에 빠르게 저장할 수 있습니다.






광범위한 프로브 포트폴리오

일부 테스트 주파수에서 Vin 및 Vout의 피크-피크 진폭이 매우 낮을 수 있기 때문에 정확한 CLR 및 PSRR 특성 분석을 수 행하려면 반드시 올바른 프로브를 선택해야 합니다.
이러한 값은 오실로스코프의 노이즈 플로어 또는 DUT 자체의 스위 칭 노이즈에 묻힐 수 있습니다.
감쇠 오류를 줄이고 최고의 SNR을 제공할 수 있도록 저노이즈 RT-ZP1X 38 MHz 대역폭 1:1 패시브 프로브를 사용하는 것이 좋습니다.











전 력  무 결 성
파워 레일 디버깅 및 검증


리플및 PARD의 정확한 측정


파워 레일의 허용오차 수준이 작아짐에 따라 파워 리플을 정확하게 측정하는 것이 더욱 어려워지고 있습니다.
MXO4 시리즈는 자체 노이즈가 낮아 밀리볼트 단위에서 정확한 전력 무결성을 측정할 수 있습니다. MXO4 시리즈에서는 빠른 파형 업데이트 속도로
간헐적 또는 최악의 리플과 PARD(Periodic and Random Disturbance) 이상 신호를 빠르게 확인할 수 있습니다.






큰 DC 오프셋에서 저전압 측정

RT-ZPR 파워 레일 프로브는 ±60 V 오프셋 보상 범위로 파워 레일의 DC 전압에서 사용자가 작은 리플에 집중할 수 있습니다.
1 V 또는 훨씬 더 높은 DC 레벨로 확대해야 할 경 우 프로브는 최저 수직 스케일 설정을 유지하면서 필요한 오 프셋을 제공합니다.
MXO4 시리즈 오실로스코프의 우 수한 저노이즈 프론트 엔트와 18 bit 수직 분해능의 결합으로 설계의 전력 무결성에 대한 정보를 더욱 빠르게 확인할 수 있습니다.






고충실도 프로브로 파워 레일 특성 분석

RT-ZPR은 넓은 대역폭, 고감도, 매우 낮은 노이즈와 매 우 큰 오프셋 보상으로 파워 레일 특성 분석에 최적의 프로 브입니다.
최대 4 GHz 대역폭, 1:1 감쇠율 및 낮은 노이즈에 따른 우수한 감도를 바탕으로 정밀 리플 측정에서 탁월한 성 능을 발휘합니다.
오실로스코프의 강력한 주파수 분석 기능과 함께 RT-ZPR 프로브를 사용하여 주기적 장애 및 임 의 장애(PARD)를 분리할 수 있습니다.
일체형 고정밀 18bit DC 전압계는 순간적인 DC 전압 판독값을 동시에 제공합니다.

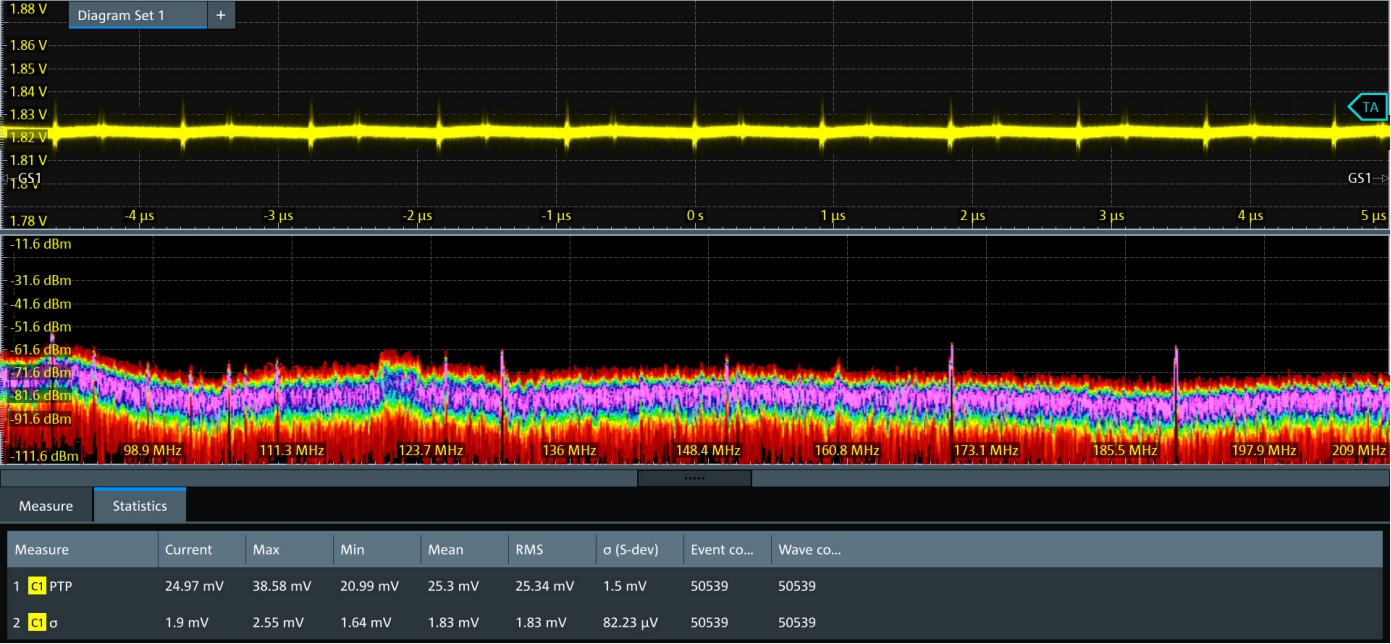

빠른 스펙트럼으로 결합 소스 검색

업계에서 가장 우수한 스펙트럼으로 스위칭 특성을 확인하거나 파워 레일에 결합된 소스를 빠르게 스캔할 수 있습니다.
MXO4 시리즈 오실로스코프의 스펙트럼 알고리즘을 사용하면 시간 도메인 설정과 상관없이 스펙트럼을 분석할 수 있습니다.
이를 통해 파워 레일에 대한 포괄적이고 빠른 분석이 가능합니다.

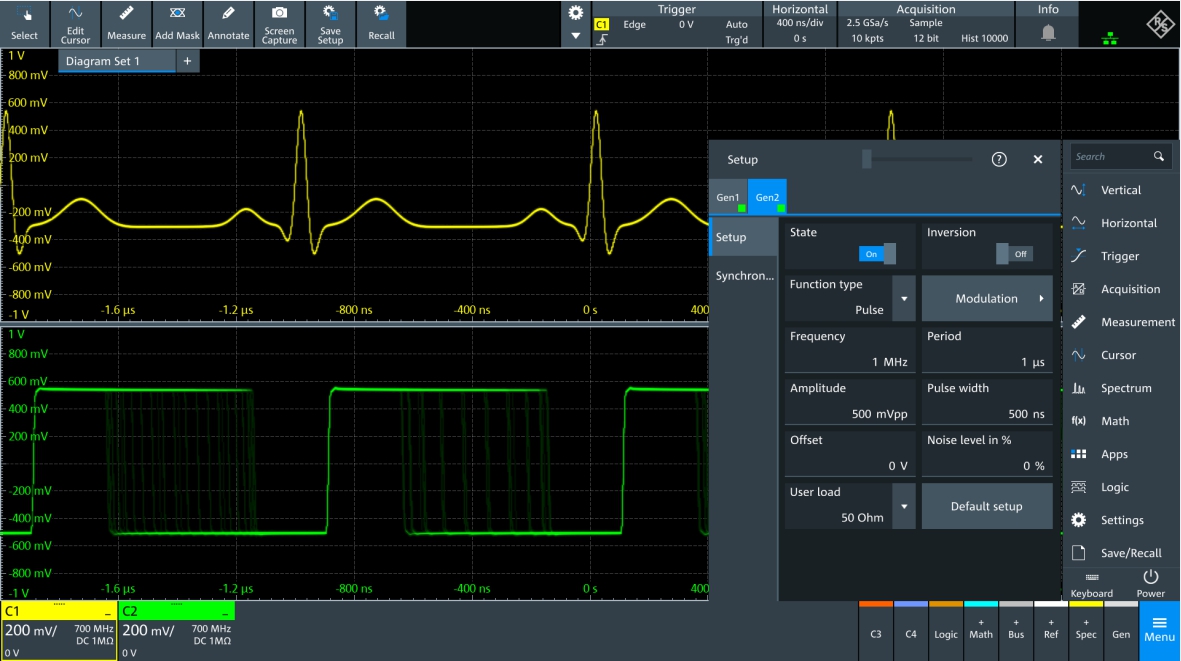

임의 파형 발생기 내장

컴팩트한 크기 및 변경 가능한 구성


2채널 100 MHz 임의파형발생기


MXO4-B6 옵션을 탑재한 MXO 4 시리즈 오실로 스코프는 일체형 2채널 100 MHz 임의 파형 발생기를 제공합니다.
임의파형 발생기는 625 Msample/s 및 16 비트 분해 능으로 프로토타입 하드웨어 구현과 교육 목적에 적합합니 다.
통합된 발생기는 DUT에 표준 및 임의 자극을 제공합니 다. 발생기는 함수 또는 변조 발생기로 작동할 수 있습니다. 또한 스윕 모드를 지원합니다.





다양한 파형 및 변조 유형

통합된 임의 파형 발생기는 DUT(테스트  기기)에 sine, square, pulse, ramp, triangle, sinc, arbitrary, noise 파형의 자극 출력을 공급합니다.
모든 파형에 대해 주파수, 진폭, 오프셋, 노이즈를 설정하고 버스트를 추가할 수도 있습니다.
변조 기능은 AM, FM, FSK and PWM 변조와 sine, rectan gle, triangle, ramp 변조  형태를 지원합니다.
